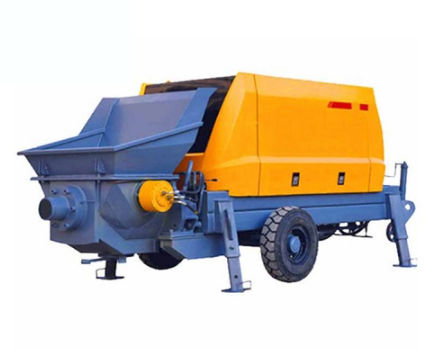

移动式混凝土泵 YG series

隧道室内户外

产品概述
便携式迷你混凝土泵，通过液压压力输送混凝土。装置包含坚固的泵体、高压输送管路，且在相关型号上采用双泵组合以保证长时间工作时的系统可靠性。

工作原理
设备以吸入、压缩、推送三阶段工作，在狭小或室内施工空间中显著提升人工效率。部分型号配备无线遥控，工作范围可达1000 m，便于安全操作与定位。

主要技术优势

• 智能控制系统：高低压无级调节，实现精确流量控制。
• 高吐出压力：S阀径优化变化，降低输送阻力。
• 优质组件：在指定情况下集成 Kawasaki 液压部件和 Siemens 电气部件。
• 自动集中润滑：减少磨损，延长检修间隔约30%。
• 便携式设计：与车载泵相比，在乡间道路和室内工地具有更佳机动性。

参数（单机示例 YG-10）
型号：YG-10
电机功率：15 kW
工作效率：6 m³/h
最大压力：15 MPa
工作压力：10 MPa
最大骨料尺寸：0.5–1.5 cm
垂直输送距离：20 m
水平输送距离：50 m
输送管径：Ø80 mm
整机重量：600 kg
外形尺寸：1800 × 700 × 1100 mm

参数（系列对比）
型号：YG-20、YG-30、YG-40、YG-50
电机功率：22 kW（YG-20）、37 kW（YG-30）、45 kW（YG-40）、55 kW（YG-50）
最大出口压力：YG-30 26 MPa、YG-40 28 MPa、YG-50 28 MPa
理论最大吐出量：YG-30 16–18 m³/h、YG-40 20–22 m³/h、YG-50 35 m³/h
最大骨料尺寸：YG-30 ≤20 mm、YG-40 ≤30 mm、YG-50 ≤40 mm
垂直输送高度：YG-20 40 m、YG-30 80 m、YG-40 120 m、YG-50 150 m
水平输送距离：YG-20 80 m、YG-30 140 m、YG-40 260 m、YG-50 300 m
输送管径：Ø80 / Ø100 / Ø125 mm，视型号而定
整机重量：1600 kg（YG-20）至 2500 kg（YG-50）
外形尺寸：根据型号从 3400 × 1200 × 1600 mm 到 4200 × 1700 × 1750 mm 不等

适用场景

• 住宅施工：独立住宅、屋面及小面积浇筑。
• 水利工程：小型水坝修复、灌溉渠加固。
• 隧道与矿山：在高度受限空间内作业。
• 市政道路：城市道路修补，尽量减少对交通的影响。

产品扩展
可选变体及相关设备包括泵-搅拌一体机（现场配料、搅拌与泵送一体化）以及履带式混凝土泵，用于泥泞或陡坡等复杂地形以实现自主移动和更佳牵引力。

常见技术要点

• 水平输送距离可达约300 m，视型号和现场条件而定。
• 采用耐磨S阀和切割环，正常条件下设计输送量可达数万立方米。
• PLC 控制监测润滑并发出维护提醒；电气回路便于现场简单修理。
• 适用材料：细石混凝土、轻质泡沫水泥、砂浆；最高承载骨料尺寸在大容量型号可达40 mm。

特性 / 技术规格

• Brand: YG Machinery
• 主型号（页面示例）：YG-10 — 电机功率 15 kW、吐出量 6 m³/h、最大压力 15 MPa、水平 50 m、垂直 20 m、管径 Ø80 mm、重量 600 kg、外形尺寸 1800×700×1100 mm
• 系列型号：YG-20 / YG-30 / YG-40 / YG-50，电机功率 22 kW 至 55 kW，吐出量最高 35 m³/h，垂直输送可达 150 m，水平可达 300 m
• 主要部件：Kawasaki 液压、Siemens 电气部件（如注明）
• 特点：S阀设计、自动集中润滑、智能压力控制、可选无线遥控
