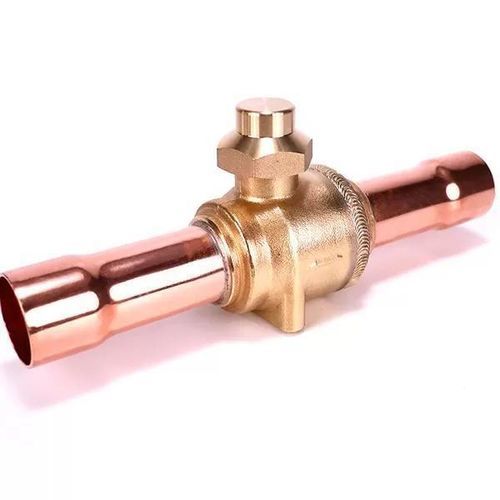

球形阀 LFBV series

手动隔离防爆燃

产品概述
LFBV是一款手动操作的截止式球阀，适用于商用空调和制冷设备的冷媒液体、吸气及高温气体管路。通过操作阀杆可打开或切断内部流通通道；可作为维护用阀用于抽真空和充注冷媒。

主要特性

• 直通式全通径设计，最大限度降低压降。
• 1/4转操作，从全开到全闭快速控制。
• 阀体与阀座采用焊接结构以防外漏；球体镀铬，高性能密封圈；100%泄漏检测。
• 双向流动；防爆阀杆设计；可选充注阀。
• 阀体设有支架安装孔，便于安装。

参数
适用冷媒：常用HCFC、HFC冷媒及相关油品
最大工作压力：4.5 MPa
最大试验压力：6.5 MPa
工作温度范围：-40 °C 至 +120 °C
典型安装位置：液管、吸气/排气口、高温气体管路

尺寸（部分型号）
LFBV-6-1 / LFBV-6-2 — ODF 1/4 in — L 134 mm — H 51 mm — C 8 mm — h 22 mm — M4 — OD 13 mm — Kv 0.8 m³/h
LFBV-10-1 / LFBV-10-2 — ODF 3/8 in — L 134 mm — H 51 mm — C 8 mm — h 22 mm — M4 — OD 13 mm — Kv 3.8 m³/h
LFBV-12-1 / LFBV-12-2 — ODF 1/2 in — L 156 mm — H 51 mm — C 11.5 mm — h 22 mm — M4 — OD 13 mm — Kv 5.6 m³/h
LFBV-16-1 / LFBV-16-2 — ODF 5/8 in — L 156 mm — H 51 mm — C 13 mm — h 22 mm — M4 — OD 13 mm — Kv 10.1 m³/h
LFBV-19-1 / LFBV-19-2 — ODF 3/4 in — L 166 mm — H 60 mm — C 16 mm — h 29.7 mm — M4 — OD 19 mm — Kv 20.4 m³/h
LFBV-22-1 / LFBV-22-2 — ODF 7/8 in — L 184 mm — H 60 mm — C 20 mm — h 29.7 mm — M4 — OD 19 mm — Kv 28.2 m³/h
LFBV-28-1 / LFBV-28-2 — ODF 1-1/8 in — L 204 mm — H 79 mm — C 23 mm — h 38 mm — M4 — OD 24.5 mm — Kv 52 m³/h
LFBV-35-1 / LFBV-35-2 — ODF 1-3/8 in — L 244 mm — H 89 mm — C 25.5 mm — h 48 mm — M6 — OD 30 mm — Kv 80.9 m³/h
LFBV-42-1 / LFBV-42-2 — ODF 1-5/8 in — L 256 mm — H 110 mm — C 28 mm — h 55 mm — M6 — OD 36.5 mm — Kv 196 m³/h
LFBV-54-1 / LFBV-54-2 — ODF 2-1/8 in — L 303 mm — H 128 mm — C 35 mm — h 60 mm — M6 — OD 50 mm — Kv 248 m³/h
LFBV-67-1 / LFBV-67-2 — ODF 2-5/8 in — L 324 mm — H 147 mm — C 36 mm — h 92 mm — M6 — OD 60.5 mm — Kv 252 m³/h
LFBV-79-1 / LFBV-79-2 — ODF 3-1/8 in — L 371 mm — H 179 mm — C 42 mm — h 112 mm — M6 — OD 73 mm — Kv 279 m³/h

文档
PDF：LFBV 球阀 产品数据表
PDF：UL 证书 — 压力开关 LFBV
PDF：LFBV 产品资料

技术规格

• Brand: LEFOO
• 型号系列：LFBV
• 类型：手动截止球阀，通径（full-bore）
• 最大工作压力：4.5 MPa
• 最大试验压力：6.5 MPa
• 工作温度范围：-40 °C 至 +120 °C
• 操作：1/4 转手动
• 结构：阀体与阀座焊接；球体镀铬；高性能密封圈；100% 泄漏测试
• 流向：双向；防爆阀杆；可选充注阀
• 安装：阀体设有支架安装孔
