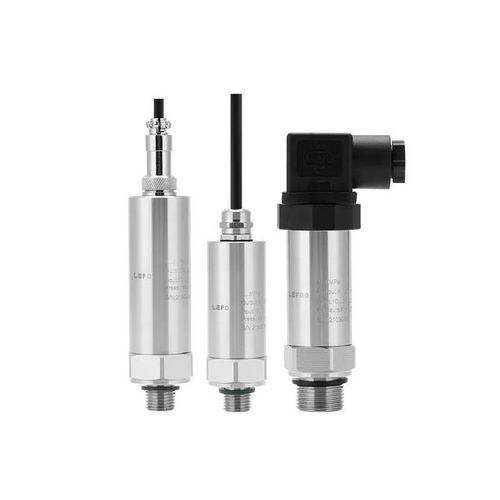

相对压力变送器 LFT3100

绝对压阻4-20 mA

产品概述
LFT3100 温度与压力一体化变送器将先进的压阻式压力传感器与 PT-100 温度探头集成，通过专用信号调理电路转换为标准输出。具备温度数字补偿、宽工作温度范围及多种输出选项，适用于食品加工和水处理系统的压力与温度监测。

主要特性

• 油充扩散硅传感芯体，具有高精度和高过载能力。
• 温度和压力双输出，紧凑结构节省安装空间。
• 支持 Modbus-485 通信（智能型）。
• 温度和压力敏感元件一体封装，测量更接近介质温度。

规格（表）
测量范围：0 ~ 10 kPa .. 70 MPa
温度范围（PT-100）：-20 ~ 100 °C
过载压力：额定压力的 1.5 倍
精度：压力 ±0.5% F.S；温度 ±2% F.S
稳定性：<0.5% F.S/年
工作温度：-20 ~ 85 °C
存储温度：-40 ~ 100 °C
介质：与 304/316L 不锈钢、FKM（氟橡胶）或 NBR（丁腈橡胶）兼容的气体或液体
电气选项：2 线 / 3 线 / 4 线
输出信号：4–20 mA / 0.5–4.5 V / RS-485（智能型支持 Modbus）
电源：10–30 VDC / 4.75–5.25 VDC / 10–30 VDC
电气连接：DIN43650A（大 Hirschmann）、M12 防水、GX12 航空接头（3/4 芯）、M12 四芯航空接头
外壳防护：IP54、IP65
压力接口：G1/4、M12×1、M10×1、NPT1/4、G1/2、M20×1.5 等
压力形式：表压（G）/ 绝对压（A）
认证：防爆 E 型、RoHS、CE

技术规格

• 型号：LFT3100
• 测量范围：0 ~ 10 kPa .. 70 MPa（视版本而定）
• 温度检测：PT-100，-20 ~ 100 °C
• 过载能力：1.5× 额定压力
• 压力精度：±0.5% F.S（在 25 °C 下线性度、重现性、滞后组合精度）
• 温度精度：±2% F.S
• 稳定性：<0.5% F.S/年
• 工作温度：-20 ~ 85 °C
• 存储温度：-40 ~ 100 °C
• 兼容介质：与 304/316L、FKM、NBR 兼容的气体或液体
• 电气配置：2 线 / 3 线 / 4 线
• 可用输出：4–20 mA、0.5–4.5 V、RS-485（智能型支持 Modbus）
• 电源选项：10–30 VDC（2/4 线）、4.75–5.25 VDC（3 线电压输出）
• 电气接头：DIN43650A、M12、防水、GX12、M12 四芯
• 防护等级：IP54 或 IP65
• 压力接口：G1/4、M12×1、M10×1、NPT1/4、G1/2、M20×1.5 等
• 压力形式：表压（G）或 绝对压（A）
• 认证：Ex-proof type E、RoHS、CE
