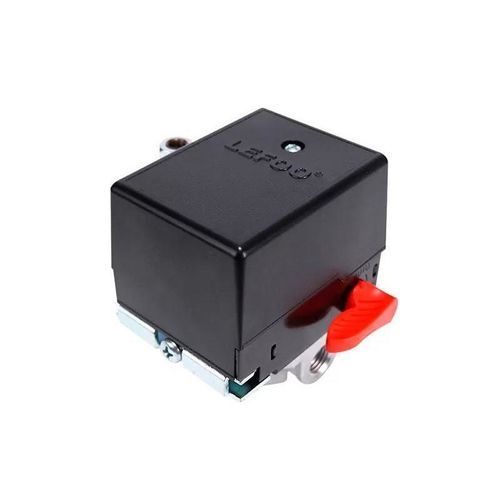

机械压力开关 LF15

差动NFG 1/4

产品概述
LF15 系列压力开关用于调节空气压缩机储气罐内压力，使设备在两个预设压力值之间运行。提供带或不带卸荷阀的型号；带卸荷阀型号可在重启时降低电机负载。可选手柄用于手动断电。四通底座连接便于安装附加零件。

参数
型号：LF15
介质：空气；非易燃、非危险、非腐蚀性气体
压力调节范围：0.3–1.2 MPa
差压范围：0.15–0.45 MPa
出厂设置：可按客户要求配置
压力设定点公差：≤5%（运行压力值）
最大工作压力：1.2 MPa
额定电压/电流/频率：120 VAC / 240 VAC，26 A / 20 A，50 Hz / 60 Hz
触点形式：NC（常闭）
接头类型：母-1端口、公-1端口、F/M-2端口、母-4端口
接口螺纹：NPT1/4、R1/4、G1/4（可定制）
卸荷阀：可选；阀向和内衬直径可定制
卸荷阀内衬直径选项：φ6.0 mm、φ6.4 mm、φ6.5 mm（可定制）
手动模式：可选（手动断电手柄）
工作温度：-20 °C 至 80 °C
耐压性：2500 V 下 1 分钟无击穿
安装方向：垂直或水平
防护等级：IP20

尺寸
可提供尺寸图和产品尺寸图片作为安装参考。

文档

• 空气压缩机压力开关 LF15（PDF）
• CSA 证书 - 压力开关 LF15（PDF）

技术特性

• 型号：LF15
• 用途：在两个预设值之间控制压缩机储气罐压力
• 压力调节范围：0.3–1.2 MPa；差压：0.15–0.45 MPa
• 最大工作压力：1.2 MPa
• 电气额定值：120 VAC / 240 VAC，26 A / 20 A，50/60 Hz
• 触点形式：NC
• 接头与螺纹选项：母/公端口及 NPT1/4、R1/4、G1/4（可定制）
• 可选卸荷阀及手动断电手柄
• 工作温度：-20 °C 至 80 °C；防护等级 IP20
• 设定点公差 ≤5%；耐压测试 2500 V / 1 分钟
