电气转换接头 BOB-CEE3

测试CEE安全

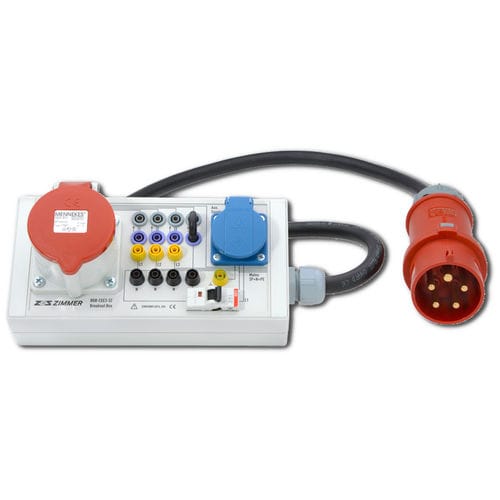

应用 分离箱 BOB-CEE3 用于简单而优雅的三相载荷测量，这些载荷通过 CEE 插座提供。 有了这个盒子，可以对 CEE 耦合器的每个头进行计量访问。 可以挖掘相位电流和电压，并提供用于确定有效值、功率、能量和其他电量的测量装置。 在测量对象本身需要，除了盒子的干扰，没有改变或维修的尝试。 设计 分线箱 BOBE CEE3 具有 2 米长的电源线，带有 5 极 CEE 插头，以及一个内置的 5 极 CEE 插座插座连接器，用于连接消费者 CEE 插座连接器。 为了测量导体 L1、L2 和 L3 以及中性导体 N 中的电流，这些导体在 4 mm 标准插孔中中断和端接。 这些插孔的布置使得电流流可以通过标准的 19 mm 短路桥来恢复，以防不通过测量仪器的电流路径发生。 提供四对插座，用于测量电压 L1-N、L2-N、L3-N 和 N-PE。 断线盒的布线设计用于从消费者的角度进行正确的电流测量。 分组盒还具有一个 16 A 安全插座，用于电源表，笔记本电脑或类似的供电。 其他设备通过交流插座的辅助功耗未进行测量。 然而，应该指出的是，在再生操作状态消耗的辅助供应是一个额外的能量消耗。
