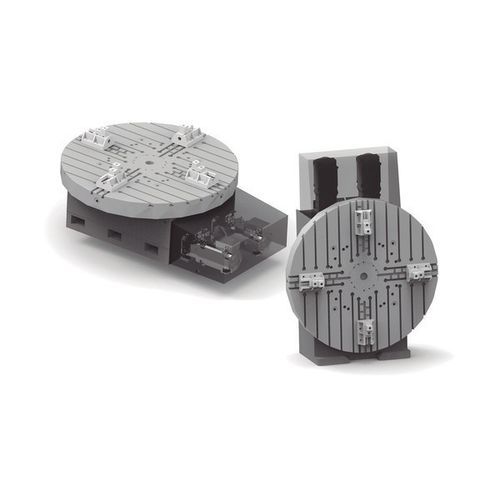

电机驱动回转工作台 PHT

卧式立式CNC数控

概述
PHT/PHVT 回转工作台为旋削与铣削双功能回转工作台，针对高负荷 CNC 加工应用设计。适用于水平和垂直工位，模块化配置可根据工艺需求定制。

主要特性

• 兼具车削与铣削能力。
• 2 档齿轮箱以提高工艺灵活性。
• “TWIN DRIVE” 旋转驱动，减小回程间隙。
• 自动液压夹紧系统。
• 尺寸与选件可按客户规格配置。
• 可适配不同型号编码器。

用于重载扭矩的 TWIN DRIVE 系统
TWIN DRIVE 在最小回程间隙下输出高扭矩，能在重切削条件下保持加工稳定。可用直径 Ø1200 至 Ø2500 mm；车削扭矩最高 1,700 Nm；铣削扭矩最高 15,000 Nm。

用于稳定装夹的自动液压夹紧
自动液压夹紧可提供高达 50,000 Nm 的锁紧扭矩，确保水平或垂直工位的刚性与重复定位精度。

尺寸 / 性能
可用直径：Ø1200 至 Ø2500 mm
车削扭矩（最大）：1,700 Nm
铣削扭矩（最大）：15,000 Nm
锁紧扭矩（液压夹紧）：高达 50,000 Nm
承载能力：5 吨至 50 吨，视直径与 orientation 而定

CNC 集成与定制
为 CNC 产线及多轴自动化集成而设计。模块化设计支持定制编码器选项、专用工作台配置及尺寸调整，以满足特定工艺，提高效率与定位精度。

特性 / 技术规格

• 功能：双用途（车削与铣削）
• 方向：水平与垂直操作
• 系列 / 型号：PHT / PHVT
• 可用直径：Ø1200 — Ø2500 mm
• 车削扭矩（最大）：1,700 Nm
• 铣削扭矩（最大）：15,000 Nm
• 锁紧扭矩（液压夹紧）：高达 50,000 Nm
• 承载能力：5 吨至 50 吨（取决于直径与方向）
• 驱动：TWIN DRIVE 旋转驱动
• 齿轮箱：2 档齿轮箱
• 夹紧：自动液压夹紧系统
• 编码器：可适配不同型号编码器（可定制）
• 集成：为 CNC 集成与多轴自动化设计
• 定制：可根据客户工艺与尺寸要求配置
