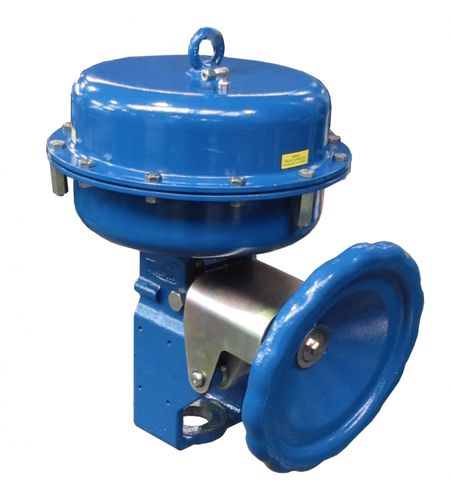

气动阀门执行器 P1/R1线性隔膜
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 气动
- 位移形式
- 线性
- 所用技术
- 隔膜
- 杆件冲程
最多: 100 mm
(3.9 in)最少: 20 mm
(0.8 in)- 压力
最多: 500,000 Pa
(72.5 psi)最少: 0 Pa
(0 psi)- 环境温度
最多: 80 °C
(176 °F)最少: -40 °C
(-40 °F)- 重量
最多: 255 kg
(562.18 lb)最少: 20 kg
(44.09 lb)
产品介绍
P1/R1 型多弹簧膜片气动执行器用作控制阀和工业自动化中其他设置元件的控制装置。
其型号如下
单作用（空气 - 阀杆伸展）- P1 型
反向动作（空气-阀杆反向）--R1 型
简单操作，手动驱动 - 型号 P1B
反向操作，手动驱动 - R1B 型
位置精度 - 额定行程范围的 ±2.5
滞后 - 公称行程范围的 ±2.5
手动驱动 - 侧面
循环次数 - 最少 250,000 次 - 标准执行，最少 1,000,000 次 - 特殊执行
操作完全可逆，可改变弹簧范围 - 无需额外部件
铸轭推杆结构坚固
可用力范围广
通过使用具有固定工作面的膜片，阀杆位移与控制压力呈线性关系
通过改变弹簧数量和/或改变间隔元件的位置，可获得不同的弹簧范围
可为执行机构配备手动侧驱动、气动或电动气动定位器、限位开关、过滤减压器、三通电动气动阀、截止阀
位置变送器
膜片、弹簧和密封件使用寿命长
重量轻，外形尺寸小
---
