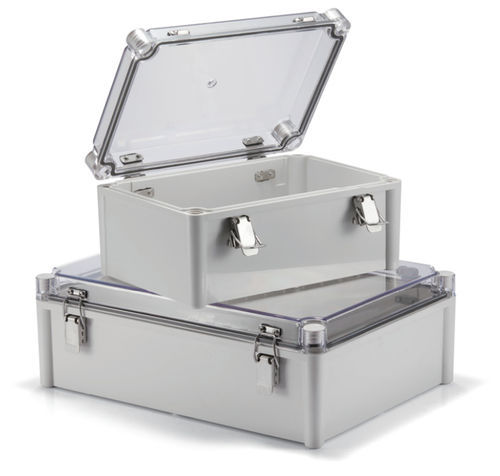

壁挂箱 P series嵌入式台式长方形
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 配置
- 壁挂安装, 台式
- 形状
- 长方形, 正方形
- 材料
- ABS, 聚碳酸酯
- 应用
- 工业, 室内, 电子设备, 用于仪器, 用于电脑
- 保护水平
- IK 08, IP66
- 其他特性
- 定制, 小尺寸, 轻型
- 宽度
最多: 200 mm
(7.9 in)最少: 50 mm
(2 in)- 高度
最多: 250 mm
(9.8 in)最少: 65 mm
(2.6 in)- 深度
最多: 130 mm
(5.12 in)最少: 55 mm
(2.17 in)
产品介绍
主要技术特点：耐化学剂、碱、油类、盐类等。额定电压：最高 690V最大电流：最高 800A工作温度：-40℃ 至 +120℃ 材料：HB ABS 无卤素（可选聚碳酸酯 PC）IP 防护等级：IP65：IP 防护等级：IP 66IK 防护等级：IP 66IKIP 66IK 级：IK08颜色：RAL7035 灰色（可根据要求提供其他颜色）认证：CE、ROHSCE、ROHS安装选项：安装板：镀锌钢板或塑料板（单独供应）墙壁安装支架：不锈钢 AISI 304（单独供应）阻燃 UL94V-0 高耐热 ABS 或 PC 材料（根据要求）宽 × 高 × 深（毫米）产品代码（灰色盖板）产品代码（透明盖板）塑料安装板镀锌钢板50 * 65 * 55P-5065P-5065WPP-5065GP-506565 * 95 * 55P-6595P-6595W...80 * 80 * 60P-8080P-8080WPP-8080GP-808080 * 110 * 70P-80110P-80110WPP-80110GP-8011080 * 110 * 85P-80110P-80110WPP-80110GP-8011080 * 130 * 70P-80130P-80130WPP-80130GP-8013080 * 160 * 55P-80160P-80160WPP-80160GP-8016080 * 160 * 90P-80160P-80160WPP-80160GP-8016080 * 180 * 70P-80180P-80180WPP-80180GP-8018080 * 180 * 85P-80180P-80180WPP-80180GP-8018080 * 250 * 70P-80250P-80250WPP-80250GP-8025080 * 250 * 85P-80250-1P-80250-1WPP-80250GP-80250100 * 100 * 80P-100100P-100100WPP-100100GP-100100100 * 100 * 100P-100100-1P-100100-1WPP-100100GP-100100125 * 125 * 75P-125125P-125125WPP-125125GP-125125125 * 125 * 100P-125125-1P-125125-1WPP-125125GP-125125125 * 175 * 75P-125175P-125175WPP-125175GP-125175125 * 175 * 100P-125175-1P-125175-1WPP-125175GP-125175140 * 170 * 95P-140170P-140170WPP-140170GP-140170140 * 230 * 90P-140230P-140230WPP-140230GP-140230150 * 200 * 100P-150200P-150200WPP-150200GP-150200150 * 200 * 130P-150200-1P-150200-1WPP-150200GP-150200150 * 250 * 100P-150250P-150250WPP-150250GP-150250150 * 250 * 130P-150250-1P-150250-1WPP-150250GP-150250175 * 175 * 75P-175175P-175175WPP-175175GP-175175 * 175 * 100P-175175-1P-175175-1WPP-175175GP-175175 * 250 * 75P-175250P-175250WPP-175250GP-175250175 * 250 * 100P-175250-1P-175250-1WPP-175250GP-175250200 * 200 * 95P-200200P-200200WPP-200200GP-200200200 * 200 * 130P-200200-1P-200200-1WPP-200200GP-200200200 * 250 * 100P-200250P-200250WPP-200250GP-200250
---
