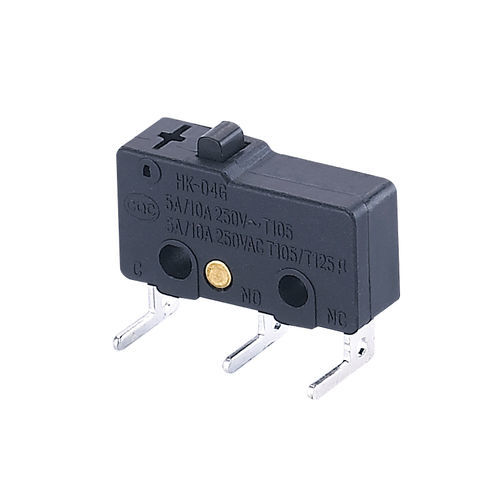

SPDT微型开关 HK-04G-3AZ-046

CQCC-US ULENEC

产品
HK-04G-3AZ-046

主要额定值 / 认证

• 额定电流选项：1 A、5(1) A、10 A
• 额定电压：AC 125 V / 250 V；DC 12 V / 24 V
• 认证：UL、cUL (CSA)、VDE、ENEC、CQC、CE

动作特性（定义与数值）
自由位置 (FP)：12.1±0.2 mm
动作位置 (OP)：11.5±0.5 mm
释放位置 (RP)：11.7±0.5 mm
总行程位置 (TTP)：10.5±0.3 mm
动作力 (OF)：1.0~3.5 N
前行程 (PT)：0.3~1.0 mm
超行程 (OT)：0.2 mm（最小）
移动差 (MD)：0.4 mm（最大）

开关技术特性
电气额定示例：5(2) A 250 VAC
接触电阻：≤50 mΩ（初始值）
绝缘电阻：≥100 MΩ（500 VDC）
耐压：500 V（未连接端子间）／1500 V（端子与金属框架间）
电气寿命：≥10,000 次循环
机械寿命：≥100,000 次循环
工作温度：-25 至 125 °C
工作频率：电气 15 周期；机械 60 周期
抗振动：10–55 Hz，振幅 1.5 mm，三向
可焊性与焊接耐热按规定：可焊性 >80% 覆盖；浸焊 260±5 °C 5±1 s；手工焊接 300±5 °C 2–3 s

技术规格

• 型号：HK-04G-3AZ-046
• 额定电流：1 A、5(1) A、10 A
• 额定电压：AC 125 V / 250 V；DC 12 V / 24 V
• 接触电阻（初始）：≤50 mΩ
• 绝缘电阻：≥100 MΩ（500 VDC）
• 耐压强度：500 V（端子间）；1500 V（端子至金属框架）
• 寿命：电气 ≥10,000 次；机械 ≥100,000 次
• 工作温度范围：-25 °C 至 125 °C
• 行程参数：FP 12.1±0.2 mm；OP 11.5±0.5 mm；RP 11.7±0.5 mm；TTP 10.5±0.3 mm；PT 0.3~1.0 mm；OT 0.2 mm（最小）；MD 0.4 mm（最大）
• 动作力：1.0~3.5 N
• 振动：10–55 Hz，振幅 1.5 mm
• 认证：UL、cUL (CSA)、VDE、ENEC、CQC、CE
