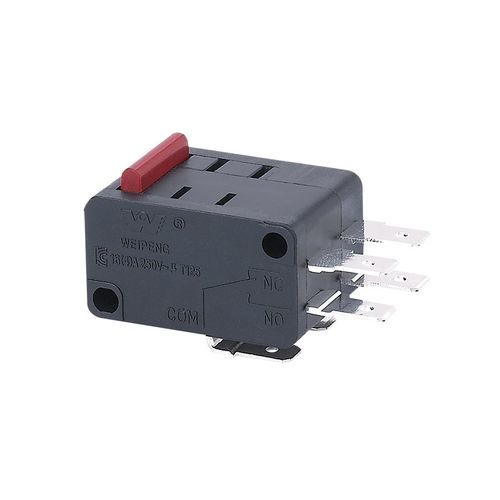

杠杆微型开关 HK-14-16AP-1118

2极DPDT密封防尘

产品概述
密封型DPDT（双刀双掷）微动开关，型号 HK-14-16AP-1118。提供组合/双组合结构，型号不同可达16 A。适用于家用电器、电子设备及工业设备的开关应用。

电气额定

• 电流：5(2)A、10(3)A、15A、16(3)A、16(4)A、21(8)A、25A
• 电压：AC 125 V / 250 V、DC 12 V / 24 V
• 认证：UL、cUL (CSA)、VDE、KC、ENEC、CQC、TUV、CE

操作特性

• 自由位置 (FP)：15.9±0.2 mm
• 动作位置 (OP)：14.9±0.5 mm
• 释放位置 (RP)：15.2±0.5 mm
• 总行程：13.1 mm
• 动作力 (OF)：0.25 ~ 4 N
• 预行程 (PT)：0.5 ~ 1.6 mm
• 过行程 (OT)：≥1.0 mm
• 动作差 (MD)：≤0.4 mm

开关技术特性

• 1 接触电阻 — ≤30 mΩ（初始值）
• 2 绝缘电阻 — ≥100 MΩ @ 500 VDC
• 3 耐电压 — 非相连端子间：1000 V / 0.5 mA / 60 s；端子与金属框架间：3000 V / 0.5 mA / 60 s
• 4 电气寿命 — ≥50,000 次
• 5 机械寿命 — ≥1,000,000 次
• 6 工作温度 — -25 ~ 125 °C
• 7 工作频率 — 电气：15 周期；机械：60 周期
• 8 抗振动 — 频率：10 ~ 55 Hz；幅值：1.5 mm；三方向
• 9 可焊性 — 浸入部分 >80% 应被焊料覆盖；焊接温度：235±5 °C；浸入时间：2~3 s
• 10 焊接热耐性 — 浸锡：260±5 °C 5±1 s；手工焊接：300±5 °C 2~3 s
• 11 安全认证 — UL、CSA、VDE、ENEC、TUV、CE、KC、CQC
• 12 测试条件 — 环境温度：20±5 °C；相对湿度：65±5 %；气压：86~106 kPa

应用
适用于家电、电子设备、自动化设备、通信设备、汽车电子、电动工具等需要密封型DPDT开关的开关场景。

电源开关布局注意事项
开关应远离敏感器件（时钟、接口）并靠近电源端子布置；主电源回路与地线要区分；合理布置核心组件（输入滤波器、开关晶体管、控制电路、输出滤波器）；保持大电流回路紧凑；采样电阻及控制元件应靠近控制芯片；滤波电容应靠近对应引脚。

特性 / 技术规格

• 型号：HK-14-16AP-1118
• 系列：HK-14 双刀系列
• 接点类型：DPDT 组合微动开关
• 电流选项：5(2)A、10(3)A、15A、16(3)A、16(4)A、21(8)A、25A
• 电压选项：AC 125 V、AC 250 V、DC 12 V、DC 24 V
• 认证：UL、cUL (CSA)、VDE、KC、ENEC、CQC、TUV、CE
• 电气寿命：≥50,000 次
• 机械寿命：≥1,000,000 次
• 工作温度：-25 ~ 125 °C
• 耐电压：非相连端子间 1000 V；端子与金属框架间 3000 V
• 关键行程参数：FP 15.9±0.2 mm；OP 14.9±0.5 mm；RP 15.2±0.5 mm；总行程 13.1 mm
• 动作力：0.25 ~ 4 N
• 预行程：0.5 ~ 1.6 mm；过行程：≥1.0 mm；动作差：≤0.4 mm
• 焊接：浸锡 260±5 °C 5±1 s；手工焊接 300±5 °C 2~3 s
