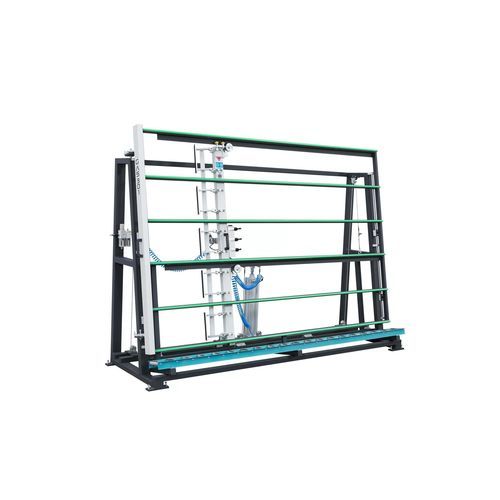

门窗装配台 GAS 301

上釉气动气动

产品信息
用于在批量生产中将玻璃安装到门和窗上。

主要特点

• 用于在窗户和门上快速安装玻璃
• 带玻璃的门窗构件通过滚筒转移到包装位置
• 平行块夹具允许设定合适的平衡
• 提升工件500 mm以便于安装
• 使用夹具时的最大/最小框架安装尺寸：Wmax 2375 mm，Wmin 300 mm / Hmax 3000 mm，Hmin 300 mm
• 不使用夹具时的最大/最小框架安装尺寸：Wmax 2700 mm，Wmin 300 mm / Hmax 3000 mm，Hmin 300 mm
• 工作台上表面呈70°角以便于玻璃安装
• 宽 (W) x 长 (L) x 高 (H)：900 x 3050 x 2400 mm
• 承载能力：450 kg

技术规格表
电气：--- / --
转速：--
容量：--
气压：6 bar
尺寸 (W x L x H)：900 x 3050 x 2400 mm
产品重量：615 / 610

产品视频
提供演示 GAS 301 工作过程的产品视频。

特征 / 技术规格

• 用途：用于在门窗上批量固定玻璃
• 工件提升：500 mm
• 工作台上表面角度：70°，便于玻璃安装
• 外形尺寸：900 x 3050 x 2400 mm
• 承载能力：450 kg
• 工作压力：6 bar
• 使用夹具时的安装尺寸：Wmax 2375 mm，Wmin 300 mm / Hmax 3000 mm，Hmin 300 mm
• 不使用夹具时的安装尺寸：Wmax 2700 mm，Wmin 300 mm / Hmax 3000 mm，Hmin 300 mm
• 电气信息、转速及部分参数未在说明中列出
