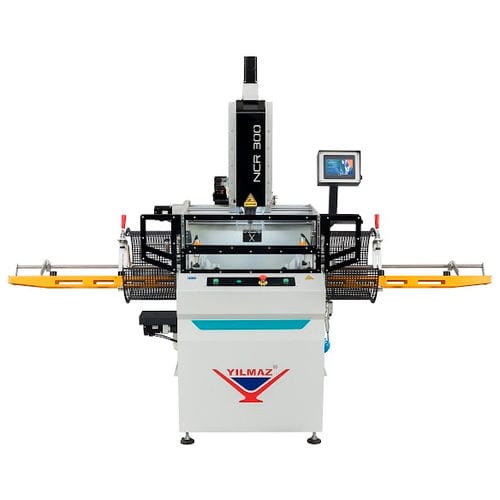

塑料仿形铣床 NCR 300

用于铝CNC数控4轴

产品信息
NCR 300是一台单头NC复制铣床，配备4轴（X、Y、Z、C）伺服电机，适用于在无模板条件下加工PVC和铝型材。可编程X、Y、Z和C坐标，用于加工锁槽、把手和铰链钻孔、把手栓（espagnolette）孔以及型材的排水槽开口。

主要特点

• 为PVC、铝和低合金型材的日常生产设计，可同时加工四个表面
• 伺服控制回转工作台机构，可在0°/90°/180°/270°角度停止并加工型材
• 通过多重弹出式长度挡块，可加工最长2750 mm的型材
• 加工能力：X 300 mm、Y 120 mm、Z 115 mm
• 型材夹持宽度（Wmax/Wmin）：120 x 30 mm
• 型材夹持高度（Hmax/Hmin）：115 x 30 mm
• 型材夹持长度（Lmax/Lmin）：2750 x 400 mm
• 头部和工作台的电子及气动制动系统
• ER16 刀柄
• 主轴：2.2 kW，3P，400 V（12,000 rpm）
• PLC控制系统，7"彩色触摸屏

标准附件

• Ø8 x L120 mm 刀具（标准）
• 2个水平及2个垂直气动夹具
• 喷雾式刀具润滑系统
• 左右多路型材止挡
• 维修扳手（22 mm）及刀柄扳手
• LED 工作照明
• 夹具延长件
• 型材定心装置
• 气动吹枪

可选附件

• 基于Windows的工业PC及15"彩色LCD触控显示器
• 条码读取器
• 备用 Ø8 x L120 硬质合金双刃刀
• 备用 Ø8 x L120 硬质合金单刃刀
• 备用 Ø8 x L63 硬质合金单刃刀
• Ø8 mm刀具用备用 ER16 刀柄

技术规格
电源：5.5 kW / 20 A / 400 V AC 3P+PE / 50/60 Hz。
加工范围（行程）：X: 300 mm • Y: 120 mm • Z: 115 mm。
主轴/刀具：12,000 rpm Ø8 x L120 mm（ER16 刀柄）。
气源流量：110 L/min • 工作压力：6–8 bar。
外形尺寸（L x W x H）：163.5 x 281 x 218（按产品说明书）。
重量：600 kg / 520 kg。

型号 / 技术参数

• 型号：NCR 300
• 轴数：4轴（X、Y、Z、C）伺服驱动
• 加工能力：X 300 mm、Y 120 mm、Z 115 mm
• 主轴：2.2 kW、3P、400 V、12,000 rpm；ER16 刀柄；标配刀具 Ø8 x L120 mm
• 电源：5.5 kW / 20 A / 400 V AC 3P+PE / 50/60 Hz
• 型材夹持范围：Wmax/Wmin 120 x 30 mm；Hmax/Hmin 115 x 30 mm；Lmax/Lmin 2750 x 400 mm
• 气源要求：110 L/min，6–8 bar
• 控制：PLC，7"触摸屏（可选 Windows PC + 15"）
• 典型用途：在无模板情况下对PVC/铝型材进行锁槽加工、把手/铰链钻孔、把手栓孔及排水槽开口加工
