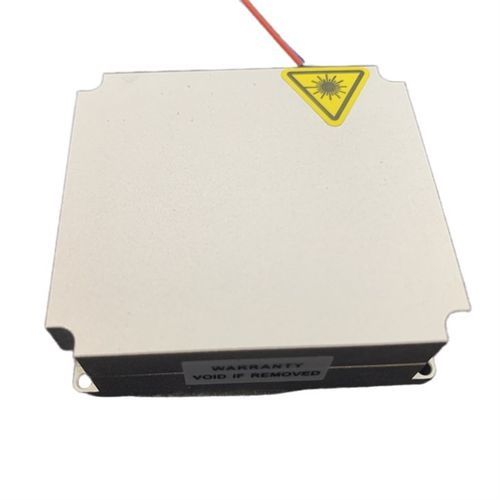

脉冲激光模块

纳秒光纤光纤

产品描述
本产品为1550 nm窄线宽脉冲光纤激光器，设计时考虑了眼安全性。模块采用MOPA（主振荡器-功率放大器）架构，种子源为DFB半导体激光器。经优化的放大器级能产生千瓦级峰值功率和纳秒脉宽脉冲。模块集成监测输出，适合作为固态LiDAR的发射源，并可用于光纤传感和自由空间光通信等工业应用。

应用

• 光纤传感
• 自由空间光通信
• LiDAR（固态）

特点

• 千瓦级峰值功率（脉冲）
• 较高的电光转换效率
• 面向稳定运行和可靠监测的设计

典型规格（表）
特性 | 单位 | 最小 | 典型 | 最大
中心波长 | nm | - | 1550 | -
脉冲宽度 | ns | 1 | - | 10
脉冲重复频率 | KHz | 100 | - | 2000
监测光 | µW | - | 0.5 @ 100KHz, 5ns | -
边模抑制比 | dB | - | 25 | -
输出脉冲峰值功率 | KW | - | 1 | -
最大输出平均功率 | W | - | 1 | -
输出光隔离度 | dB | - | 40 | -
触发方式 | - | - | 外部触发 | -
输出光纤类型 | - | - | SMF-28e | -
输出光纤长度 | m | - | >0.8（工作光/监测光） | -
输出光纤连接器 | - | - | FC/APC | -
工作温度 | °C | -40 | - | 85
存储温度 | °C | -40 | - | 85
尺寸 | mm | - | 55*50*19 | -
工作电压 | VDC | - | 12 | -

特性 / 技术规格

• 中心波长：1550 nm
• 脉冲宽度：1 ns（最小）— 10 ns（最大）
• 脉冲重复频率：100 KHz（最小）— 2000 KHz（最大）
• 监测光：0.5 µW @ 100 KHz, 5 ns
• 边模抑制比：25 dB
• 输出脉冲峰值功率：1 KW
• 最大输出平均功率：1 W
• 输出光隔离度：40 dB
• 触发方式：外部触发
• 输出光纤类型：SMF-28e
• 输出光纤长度：>0.8 m（工作光/监测光）
• 输出光纤连接器：FC/APC
• 工作温度：-40 至 85 °C
• 存储温度：-40 至 85 °C
• 尺寸：55 × 50 × 19 mm
• 工作电压：12 VDC
