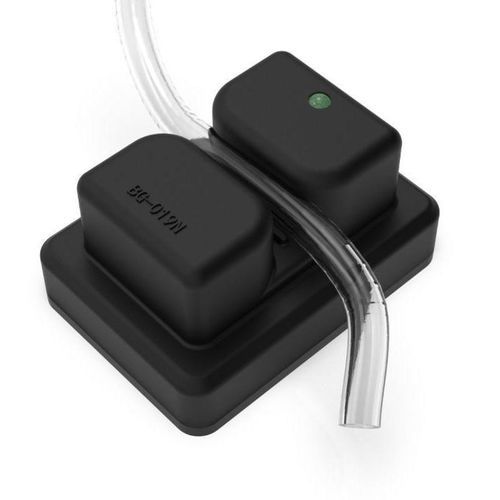

流量探测器 BG series

气泡发泡超声波

Overview
BG 系列超声波气泡传感器为干耦合非侵入式检测器，可用于软管内气泡及气液两相状态的精确检测。传感器采用超声脉冲技术并通过 MCU 参数配置调整响应速度、延迟和灵敏度，适用于医疗、生物制药、食品饮料、工业自动化及流体控制场景。

Applications

• 医疗器械：血液透析仪、辅助心室装置、器官灌注系统、体外循环（心肺机）、血液泵。
• 生物制药：一次性反应器、发酵罐、细胞培养系统、疫苗生产线、切向流过滤、液相色谱。
• 食品饮料：牛奶、果汁、啤酒生产线，计量与灌装设备。
• 工业自动化：灌装设备、喷涂/涂布系统、冷却与润滑回路、水处理与废水处理。
• 实验室与研发流体监控。

Product Features

• 干耦合：无需耦合剂的非侵入测量；软管需压入传感器槽底以确保紧密接触。
• 响应可调：通过 MCU 参数调节响应速度、延迟与灵敏度。
• 颜色无关检测：不受管材或液体颜色影响。
• 多种管径适配：标准型号覆盖多种外径，支持 OEM 与定制。
• 多输出模式：便于与自动化控制系统集成。
• 紧凑一体化外壳：电子部分集成于 ABS 外壳内。

Product selection

• BG013N — 适用管路外径：1/8 in (3.2 mm)；内径：1/16 in (1.6 mm)
• BG016N — 适用管路外径：5/32 in (4.0 mm)；内径：1/16 in (1.6 mm)
• BG019N — 适用管路外径：3/16 in (4.8 mm)；内径：1/16 in (1.6 mm)
• BG025N — 适用管路外径：1/4 in (6.4 mm)；内径：1/8 in (3.2 mm)
• BG031N — 适用管路外径：5/16 in (7.9 mm)；内径：3/16 in (4.8 mm)
• BG038N — 适用管路外径：3/8 in (9.5 mm)；内径：1/4 in (6.4 mm)
• BG050N — 适用管路外径：1/2 in (12.7 mm)；内径：3/8 in (9.5 mm)
• BG056N — 适用管路外径：9/16 in (14.3 mm)；内径：3/8 in (9.5 mm)
• BG075N — 适用管路外径：3/4 in (19.0 mm)；内径：1/2 in (12.7 mm)

Technical specifications

• 可检测流体：水、血液、生理盐水、饮料、燃油、油漆及其他声学透明液体。
• 兼容软管材料：PVC、硅胶、PE、PUR 等；内外表面光滑，不含纤维或金属编织层。推荐壁厚为外径的 10%–20%。软管需压至测量槽底以保证接触良好。
• 外壳材料：ABS。
• 输入电压：5–30 VDC。
• 电流消耗：< 50 mA。
• 工作温度：0°C–60°C；存储温度：-20°C–70°C。
• 相对湿度：30%–90%（无凝结）。大气环境：无腐蚀性气体。
• 自检：可选功能；在 Self Test 引脚施加外部 0V 时，传感器报告气体检测并由 LED 指示状态。
• 输出：TTL 输出。

Summary

• 检测方式：超声脉冲，干耦合，非侵入式。
• 通过 MCU 可配置灵敏度与响应以便精确集成到工艺线上。
• 适用行业：医疗、生物制药、食品饮料、新能源、工业自动化等。
• 型号覆盖外径范围 1/8 in 至 3/4 in，支持定制。
