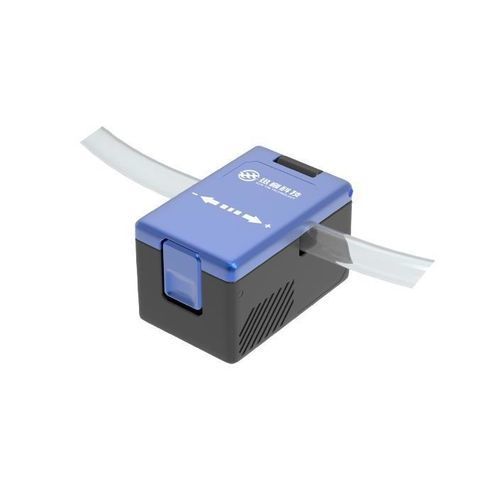

时差法超声波流量传感器 CG series

体积用于液体卫生保健应用

概述
迅音 CG系列外夹式超声波流量传感器/外夹式超声波流量计 尺寸紧凑，电路集成在传感器/流量计内部，无需外置电路系统即可进行测量和输出。传感器可直接夹在柔性塑料管外部，对管内液体流速进行精确测量，并能检测液体中的气泡和大颗粒固体杂质。传感器为非接触式测量，不与管路内液体直接接触，不会对液体造成污染，适用于对卫生要求高的场合，如生物制药过程、医疗器材和新能源设备生产中的液体流量监控。

产品特点

• 高精度、高稳定性
• 非侵入式测量，不与液体直接接触，卫生安全
• 可双向测量，可计算流体体积，兼具气泡检测功能
• 电路集成在传感器/流量计内部，尺寸紧凑，无需外部计算处理系统
• 无堵塞、无转向、无死角，流体压力损失小
• 提供标准输出方式，可与客户系统无缝整合
• 可根据塑料管材料、尺寸、温度及液体类型进行定制标定

常见应用

• 医疗器械：血透仪、人工心脏、器官移植系统、血液泵
• 生物制药过程与装备：一次性反应容器、发酵罐、细胞培养设备、疫苗生产、切向流过滤系统、液相色谱仪等
• 新能源生产加工的流体监控：高纯水、高纯化学试剂传输管路
• 食品与饮料加工：牛奶、果汁、啤酒生产过程
• 灌装设备、喷涂设备、冷却系统、润滑系统
• 科学实验系统
• 水处理与废水处理系统

产品规格（型号与流量范围）
产品型号 | 流量范围 | 软管外径 | 软管内径
CG016NS | 0 - 2000 mL/min | 5/32" (4 mm) | 1/16" (1.6 mm)
CG019NS | 0 - 2000 mL/min | 3/16" (4.8 mm) | 1/16" (1.6 mm)
CG025NS | 0 - 3000 mL/min | 1/4" (6.4 mm) | 1/8" (3.2 mm)
CG032NS | 0 - 6000 mL/min | 5/16" (7.9 mm) | 3/16" (4.8 mm)
CG038NS | 0 - 8000 mL/min | 3/8" (9.5 mm) | 1/4" (6.4 mm)
CG044NS | 0 - 9000 mL/min | 7/16" (11.1 mm) | 5/16" (7.9 mm)
CG050NS | 0 - 10000 mL/min | 1/2" (12.7 mm) | 3/8" (9.5 mm)
CG056NS | 0 - 12000 mL/min | 9/16" (14.3 mm) | 3/8" (9.5 mm)
CG063NS | 0 - 14000 mL/min | 5/8" (15.9 mm) | 3/8" (9.5 mm)
CG075NS | 0 - 20000 mL/min | 3/4" (19.1 mm) | 1/2" (12.7 mm)
CG100NS | 0 - 50000 mL/min | 1" (25.4 mm) | 3/4" (19.1 mm)
CG125NS | 0 - 100000 mL/min | 1 1/4" (31.8 mm) | 3/4" (19.1 mm)
CG138NS | 0 - 100000 mL/min | 1 3/8" (35 mm) | 7/8" (22.2 mm)

性能参数 / 技术规格

• 可测液体：水、生理盐水、血液、饮料等其他声学透明液体
• 精度：±3% RD（Reading）并加上零漂移
• 标定：厂家缺省标定 22±3 °C，水
• 适用管材：PVC、PTFE、PE 等塑料软管或硅胶软管
• 壳体材料：铝合金
• 输入电压：12-30 VDC
• 电流消耗：低于 20 mA（无外部负载）
• 液体温度范围：0°C - 60°C
• 环境温度范围：0°C - 60°C
• 存储温度：-20°C - 70°C
• 输入/输出：
  • RS485
  • 电流输出（3 种模式可选）：4-20 mA、0-20 mA、0-24 mA
  • 电压输出（2 种模式可选）：0-5 V、0-10 V
  • 0-20 kHz 频率输出
  • 数字输出（3 种模式可选）：NPN、PNP、PUSH-PULL
  • 数字输入：接地时间需大于 20 毫秒
• 可选配件：USB 数据转换器（将传感器与电脑连接）、流量传感器显示屏（连接传感器并将传感器电缆转接引出）、数据电缆（3 米，两端推拉插头，连接流量显示器和传感器）

caractéristiques / spécifications techniques

• 产品系列：CG series（外夹式超声波流量传感器）
• 非接触式、卫生级应用设计，适用于生物制药和医疗等对清洁度要求高的场合
• 宽量程型号覆盖 0 - 2,000 mL/min 至 0 - 100,000 mL/min（不同型号对应不同软管尺寸）
• 多种标准输出（模拟、电流/电压、频率、RS485、数字 I/O），便于系统集成
