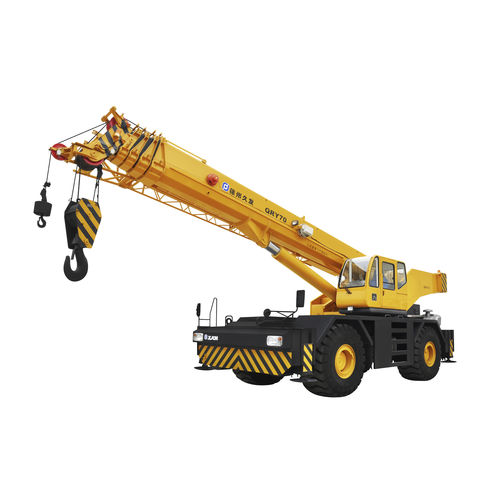

移动式起重机 RT70

吊杆伸缩用于不平地形

对以上起重性能表中起重量的说明 1) 表中额定起重量所表示的数值，是在平整的坚固地面上本起重机能够保证的最大起重量，起量不超过倾翻载荷的75% ； 2) 表中额定起重量包括吊钩和吊具的重量； 3) 表中的工作幅度是包括吊臂的变形量在内的实际值，因此一定以工作幅度为依据进行起重作业； 4) 75%的倾翻载荷考虑了6级风，即风压为125N/m2允许达6级风时起重机仍可打支腿作业，禁止轮胎作业和带载行驶作业。 系统结构组成说明 1.吊臂 五节顺序加同步伸缩8边形断面吊臂。伸缩系统由两个伸缩油缸和两套粗细拉索组成。其中一根油缸伸缩2节臂，另一根油缸伸缩3节臂，同时由粗细拉索实现3、4、5节臂同步伸缩，伸缩臂截面部分由尼龙滑块支撑。 基本臂长 —— 10.23m 主臂全伸 —— 37m 主臂全伸速度 —— 110s 滑轮直径 —— 393mm 吊臂变幅角度 —— 5°~78° 吊臂变幅速度 —— 5°~78°，80s 2.副臂 两节副臂，侧置于主臂右侧，摆动式伸出，矩形断面，珩架结构，臂头装有单滑轮。 长度 —— 9.8~16m 角度 —— 0°，30° 3.回转 通过液压轴向柱塞马达驱动的行星减速器实现连续360°全回转，并具备常闭式回转制动器，通过控制按钮实现自由滑转或锁定回转。 回转速度：0~2（r/min） 4.主卷扬 液压轴向柱塞马达通过行星减速机驱动卷筒旋转，实现重物提升，配有常闭式制动器和平衡阀 卷筒直径×宽度：0.458m×0.71m 钢丝绳直径×长度：20㎜×210m 单绳拉力（第4层）:84.8KN
