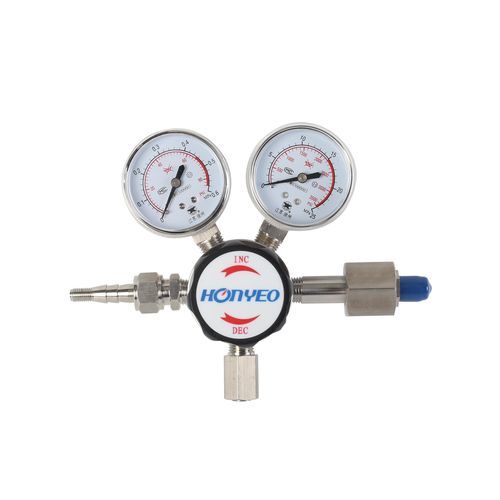

气体压力调节器 YQJG (F) series

隔膜单级黄铜

产品概述
YQJG(F) 系列面板式减压阀（型号 YQJG(F)-＊a、YQJG(F)-＊b、YQJG(F)-＊c）用于高压气体的精密压力调节，如高纯度气体和标准混合气体。可安装于管道和仪表面板，广泛应用于计量与控制、化工、食品、环境保护等领域。

产品特点

• 单级减压结构，适用于管道和面板安装。
• 材料可选：黄铜用于非腐蚀性气体；316L 不锈钢用于腐蚀性气体。
• 阀膜：金属膜；密封材料：PTFE，可避免高纯度气体的二次污染。
• 结构简洁实用，内置多通道过滤器；耐用，适用于多种气体的更换与使用。
• 耐高压设计，密封性能优良；适合高压气体及标准混合气体的精密压力调节。

型号变体 / 选型说明

• 可用型号组：YQJG(F)-＊a、YQJG(F)-＊b、YQJG(F)-＊c（根据连接/布置和用途有不同配置）。
• 选型辅助和流量特性曲线以图示/图表方式提供，便于在不同工况下进行型号选择。

应用

• 高纯度气体和标准混合气体的精密压力调节。
• 仪器仪表、化工工艺、食品工程、环境保护等相关行业。

技术参数

• 最大进口压力：15 MPa
• 出口压力（可选）：0.12 MPa / 0.2 MPa / 0.45 MPa / 0.75 MPa
• 压力稳定性能：在气源压力范围为 5–15 MPa 时，入口压力变化 1 MPa 导致的出口压力变化不超过 7 x 10^-3 MPa。
• 流量特性：当入口压力 > 2 MPa 且流量在额定范围内调节时，出口压力的变化不应大于出口压力表量程上限的 ±6%。
• 内外泄漏率：< 5 x 10^-9 Pa·m³/s
• 阀件/密封材料：金属膜（阀）、PTFE（密封件）
• 材料选项：黄铜 / 316L 不锈钢
• 内置多通道过滤器
• 外形尺寸：见产品说明书/图表
• 包装尺寸：205 x 175 x 145 mm
