可视化软件 OSID-DE

图像处理监控测量

产品概述
OSID-DE Diagnostic 是针对 OSI-10 和 OSI-90 探测器的专用诊断应用，提供在线与离线的系统与环境数据，以支持调试、维护和故障分析。该工具为服务工程师和安装人员提供可视化测量、事件日志和成像器诊断信息，加速故障排查与报告编制。

主要功能

• 探测器系统及现场环境的在线与离线诊断

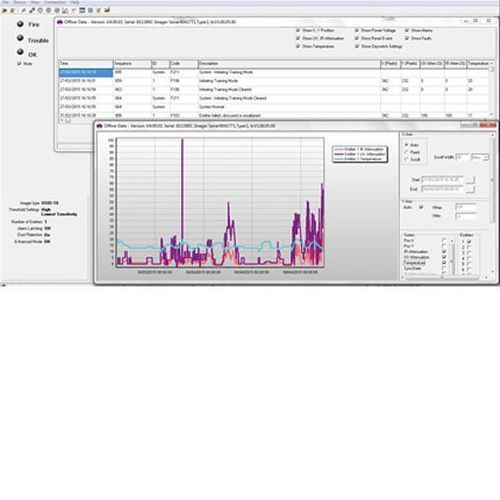

• 用于故障调查的系统数据与事件日志实时可视化
• 正则化的 UV 与 IR 值及 UV/IR 灰度的实时显示
• CMOS 成像器上各发射器的 X–Y 定位视图
• 显示参考电平、温度和同步状态
• 访问带有时间与日期戳的板载事件日志（10,000 条）
• 日志导出到 Excel 以便分析、筛选和报告
• 现场数据实时图表和查看

特性

• 为现场技术人员优化的直观界面
• 简便快速的软件升级
• 对齐质量可视化
• 现场数据浏览与审查
• 实时测量图表显示
• 板载内存日志浏览
• 故障分析与判定工具
• 识别烟雾报警类型并生成报告

可下载的诊断工具版本（列在产品页面）

• OSI-10/OSI-90 Diagnostic Tool (V5.04.09) — 适用于 UL268 7th、EN 和中国
• OSI-10 UL268 7th Edition Diagnostic Tool (V5.04.05)
• OSI-10/OSI-90 EN54 与 OSI-90 UL268 7th Diagnostic Tool (V5.03.00)
• OSI-10/OSI-90 UL 6th Diagnostic Tool (V3.00.05)

软件要求与升级

• 仅可安装于获得 Microsoft 有效支持的 Windows PC 上
• 软件升级用于提升性能并实现新功能；仅在您所在地区获批准时进行升级
• 每次软件升级后，建议使用测试滤镜对探测器进行测试以确认正确运行

资源 / 文档（列在产品页面）
OSI-10/OSI-90 Diagnostic Tool (5.04.09) for UL268 7th, EN and China Release Notes
OSI-10/OSI-90 Diagnostic Tool (5.04.09) for UL268 7th, EN and China with Instructions
OSID-DE UL7th Diagnostic Tool (V5.04.05) Release Notes
OSI-10 UL268 7th Edition Diagnostic Tool (V5.04.05) with Instructions
OSI-10/OSI-90 UL 6th Diagnostic Tool (V3.00.05) with Instructions
OSI-10/OSI-90 EN54 and OSI-90 UL268 7th Diagnostic Tool (V5.03.00) with Instructions
OSID-DE (EN) Product Guide
OSID-DE (UL) Product Guide

技术规格

• 平台：Windows（要求 Microsoft 提供有效支持的 PC）
• 板载事件日志容量：10,000 条事件，带时间和日期戳
• 数据导出：日志文件可导出为 Excel 格式
• 实时测量：正则化的 UV 与 IR 值；UV 与 IR 灰度级
• 成像器诊断：CMOS 成像器上发射器的 X–Y 定位、参考电平、温度、同步状态
• 运行模式：在现场连接成像器时进行在线诊断；可从保存的日志进行离线评估
• 软件升级能力：工具引导的现场升级；升级后建议用测试滤镜对探测器进行测试
