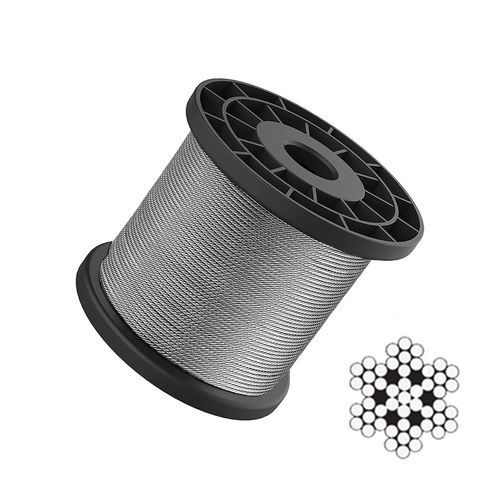

起重机钢丝绳 IWS用于矿场钢刚性
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 应用
- 用于起重机, 用于矿场
- 材料
- 钢
- 其他特性
- 可持续, 刚性
产品介绍
产品
6×7+IWS 钢丝绳
概述
与6×7+FC类似，本绳采用点接触股结构，由6股每股7根钢丝组成，并配有IWS（钢丝股芯）。钢丝股芯增强抗挤压能力，在高压和接触载荷下保持绳体完整性，适用于重载、少弯曲的工况。
性能特性
参数（制造商表格摘录）
表头：NA L DIAMETER MM | APPROX. WEIGHT KG/100M | NOMINAL TENSILE STRENGTH OF ROPE (MPA) (1570, 1670, 1770, 1870, 1960) 及对应的最小断裂载荷（kN）。
表格行：
2 mm | 1.4, 1.38, 1.55, 2.08, 2.25, 2.22, 2.4, 2.35, 2.54, 2.48, 2.69, 2.6, 2.81
3 mm | 3.16, 3.1, 3.48, 4.69, 5.07, 4.99, 5.4, 5.29, 5.72, 5.59, 6.04, 5.86, 6.33
4 mm | 5.62, 5.5, 6.19, 8.34, 9.02, 8.87, 9.59, 9.4, 10.2, 9.93, 10.7, 10.4, 11.3
5 mm | 8.78, 8.6, 9.68, 13, 14.1, 13.9, 15, 14.7, 15.9, 15.5, 16.8, 16.3, 17.6
6 mm | 12.6, 12.4, 13.9, 18.8, 20.3, 20, 21.6, 21.2, 22.9, 22.4, 24.2, 23.4, 25.3
7 mm | 17.2, 16.9, 19, 25.5, 27.6, 27.2, 29.4, 28.8, 31.1, 30.4, 32.9, 31.9, 34.5
8 mm | 22.5, 22, 24.8, 33.4, 36.1, 35.5, 38.4, 37.6, 40.7, 39.7, 43, 41.7, 45
9 mm | 28.4, 27.9, 31.3, 42.2, 45.7, 44.9, 48.6, 47.6, 51.5, 50.3, 54.4, 52.7, 57
10 mm | 35.1, 34.4, 38.7, 52.1, 56.4, 55.4, 60, 58.8, 63.5, 62.1, 67.1, 65.1, 70.4
11 mm | 42.5, 41.6, 46.8, 63.1, 68.2, 67.1, 72.5, 71.1, 76.9, 75.1, 81.2, 78.7, 85.1
12 mm | 50.5, 49.5, 55.7, 75.1, 81.2, 79.8, 86.3, 84.6, 91.5, 89.4, 96.7, 93.7, 101
13 mm | 59.3, 58.1, 65.4, 88.1, 95.3, 93.7, 101, 99.3, 107, 105, 113, 110, 119
14 mm | 68.8, 67.4, 75.9, 102, 110, 109, 118, 115, 125, 122, 132, 128, 138
16 mm | 89.9, 88.1, 99.1, 133, 144, 142, 153, 150, 163, 159, 172, 167, 180
17 mm | 101, 99.4, 112, 151, 163, 160, 173, 170, 184, 179, 194, 188, 203
18 mm | 114, 112, 125, 169, 183, 180, 194, 190, 206, 201, 218, 21
标准
制造商列出适用标准（表格和参数格式如上所示）。
技术规格
6×7+IWS 钢丝绳
概述
与6×7+FC类似，本绳采用点接触股结构，由6股每股7根钢丝组成，并配有IWS（钢丝股芯）。钢丝股芯增强抗挤压能力，在高压和接触载荷下保持绳体完整性，适用于重载、少弯曲的工况。
性能特性
- 强度：钢丝股芯提高抗挤压能力和整体断裂强度，在重载下保持稳定性。
- 柔性：低于纤维芯绳，但适用于弯曲次数有限的多种工业应用。
- 耐磨性：在高外压和摩擦载荷下，耐磨和表面损伤能力得到改善。
- 适用特征：常用于矿井提升机、港口起重机的不常弯曲段以及其他需要抗挤压的高强度场合。
- 设计说明：适用于要求高抗拉性能和抗挤压特性的重载环境。
参数（制造商表格摘录）
表头：NA L DIAMETER MM | APPROX. WEIGHT KG/100M | NOMINAL TENSILE STRENGTH OF ROPE (MPA) (1570, 1670, 1770, 1870, 1960) 及对应的最小断裂载荷（kN）。
表格行：
2 mm | 1.4, 1.38, 1.55, 2.08, 2.25, 2.22, 2.4, 2.35, 2.54, 2.48, 2.69, 2.6, 2.81
3 mm | 3.16, 3.1, 3.48, 4.69, 5.07, 4.99, 5.4, 5.29, 5.72, 5.59, 6.04, 5.86, 6.33
4 mm | 5.62, 5.5, 6.19, 8.34, 9.02, 8.87, 9.59, 9.4, 10.2, 9.93, 10.7, 10.4, 11.3
5 mm | 8.78, 8.6, 9.68, 13, 14.1, 13.9, 15, 14.7, 15.9, 15.5, 16.8, 16.3, 17.6
6 mm | 12.6, 12.4, 13.9, 18.8, 20.3, 20, 21.6, 21.2, 22.9, 22.4, 24.2, 23.4, 25.3
7 mm | 17.2, 16.9, 19, 25.5, 27.6, 27.2, 29.4, 28.8, 31.1, 30.4, 32.9, 31.9, 34.5
8 mm | 22.5, 22, 24.8, 33.4, 36.1, 35.5, 38.4, 37.6, 40.7, 39.7, 43, 41.7, 45
9 mm | 28.4, 27.9, 31.3, 42.2, 45.7, 44.9, 48.6, 47.6, 51.5, 50.3, 54.4, 52.7, 57
10 mm | 35.1, 34.4, 38.7, 52.1, 56.4, 55.4, 60, 58.8, 63.5, 62.1, 67.1, 65.1, 70.4
11 mm | 42.5, 41.6, 46.8, 63.1, 68.2, 67.1, 72.5, 71.1, 76.9, 75.1, 81.2, 78.7, 85.1
12 mm | 50.5, 49.5, 55.7, 75.1, 81.2, 79.8, 86.3, 84.6, 91.5, 89.4, 96.7, 93.7, 101
13 mm | 59.3, 58.1, 65.4, 88.1, 95.3, 93.7, 101, 99.3, 107, 105, 113, 110, 119
14 mm | 68.8, 67.4, 75.9, 102, 110, 109, 118, 115, 125, 122, 132, 128, 138
16 mm | 89.9, 88.1, 99.1, 133, 144, 142, 153, 150, 163, 159, 172, 167, 180
17 mm | 101, 99.4, 112, 151, 163, 160, 173, 170, 184, 179, 194, 188, 203
18 mm | 114, 112, 125, 169, 183, 180, 194, 190, 206, 201, 218, 21
标准
制造商列出适用标准（表格和参数格式如上所示）。
技术规格
- 结构：6股 × 每股7根 + IWS（钢丝股芯）
- 芯材：钢丝股芯（IWS）
- 线接触类型：点接触股结构
- 主要公称拉伸强度等级：1570、1670、1770、1870、1960 MPa
- 典型应用：矿井提升机、港口起重机不常弯曲区段及其他高强度抗挤压场合
- 相对柔性：较纤维芯绳柔性低；适用于许多弯曲受限的工业应用
- 耐磨性：钢丝股芯提高了在高压和摩擦载荷工况下的耐磨性
- 可用公称直径（mm）：2、3、4、5、6、7、8、9、10、11、12、13、14、16、17、18（可能提供其他尺寸）
- 每直径及强度等级的近似重量（kg/100m）和最小断裂载荷（kN）：见上表
