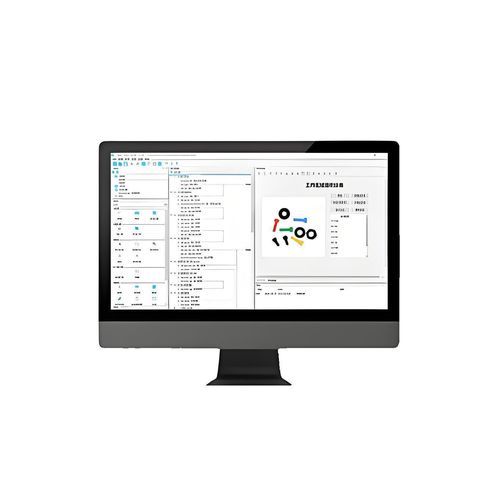

计算软件 VISION STUDIO

可视化编程图像处理

概述
XINJE VISION STUDIO 是面向工业集成的下一代机器视觉应用开发平台。平台将拖拽式可视化编程与可脚本扩展相结合，降低开发门槛并加速在自动化产线上的部署。

要点摘要

• 拖拽式可视化编程，便于在无大量编码经验的情况下构建应用逻辑。
• 基于亚像素的标定算法，可实现视觉系统与机械手之间快速且精确的手眼标定。
• 混合编程：集成PLC接口与可视化HMI，实现单屏同时完成设备与视觉控制。
• 支持JavaScript脚本，便于实现自定义逻辑并扩展超出可视化模块的功能。
• 丰富工具集：相机采集、图像预处理、定位、定位、标定与区域分析。
• 公式功能可快速配置参数，使单一程序支持多产品测试。
• 实时错误报警与日志显示，提供执行及工程异常的状态反馈。

功能详情与工具

• 可视化编程：通过拖拽元素构建逻辑，缩短操作员与工程师的上手时间。
• 标定：基于亚像素的算法用于手眼坐标转换，简化与机器人集成的标定流程。
• PLC与可视界面混合：统一界面管理设备控制与视觉流程。
• JavaScript支持：实现复杂处理、决策逻辑及定制化集成。
• 定位工具：可检测点、线、圆、几何及不规则形状，精度可配置。
• 图像预处理：通道分离、高斯滤波、阈值提取、色彩空间转换以还原有用信息。
• 区域分析：连通域分析、区域创建与特征、区域操作、形态学处理及区域间拓扑关系。
• 变量：支持全局与局部变量及多种数据类型，提高代码可读性与可维护性。
• 公式函数：快速配置与设定参数，减少调试停机时间并支持产品多样性测试。
• 错误处理：实时事件显示、报警状态与日志栏提供异常与执行事件反馈。

相关能力

• 一体化设计简化视觉系统在自动化产线中的配置与管理。
• 高效的图像采集与处理能力，有助于提升产能和检验一致性。

规格 / 技术参数

• 编程：拖拽式可视化编程 + 支持 JavaScript 脚本。
• 标定算法：基于亚像素，高度集成，用于快速手眼标定。
• 接口：PLC 接口与可视化 HMI 集成实现联合控制。
• 图像处理工具：相机采集、通道分离、高斯滤波、阈值、色彩空间转换。
• 分析工具：定位（点/线/圆/形状）、区域分析、形态学处理、拓扑关系。
• 变量与公式：支持全局/局部变量及公式函数用于参数设置与调试。
• 错误管理：实时报警与日志反馈用于异常与执行事件的监控。
