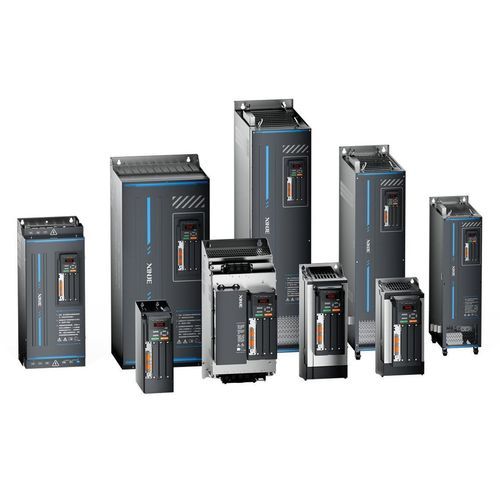

编码器变频器 VH6-45P5-B

再生IGBTCANopen

产品概述
支持 EtherCAT 与 CANopen 标准协议的高速组网。扩展性丰富，提供多种功能的可选扩展卡。支持多张 PG 卡以增强电机控制。配备整流制动模块，可实现 DC 共直流母线以共享回馈能量。独立气道设计，实现快速散热并提高防尘性能。提供 LCD 面板以便快速调试、参数存储、上传和下载。

主要特性

• 高速运行：最大输出频率可达 1000 Hz，适用于高速旋转及严格的速度/转矩控制。
• 高稳定性与精度：扩展的速度控制范围将速度波动稳定在约 0.2%，提高机械动作精度。
• 抗冲击负载适应性：通过电机电流反馈对突变负载实现快速转矩响应；使用速度和转子位置调整输出电流与转矩以抑制振动。
• 先进的转矩矢量控制：IGBT 集成模块在 0.5 Hz 启动时可提供高达 180% 的转矩。支持每 300 s 内 1 分钟 150% 过载；3 s 180% 过载。
• 节能与环保：直流电抗器改善功率因数、降低电网谐波；DC 共母线允许多个变频器共享回馈能量。
• 制动单元功率范围扩展：标准制动单元功率范围扩展，有助于实现更紧凑、更具成本效益的控制柜设计。
• PID 功能：手动调节比例与积分增益以优化 PID 目标与反馈一致性，缩短启动时间。
• 定位功能：通过脉冲输入与编码器反馈实现高精度定位，提升精度、效率与安全性。
• 多种通信方式：内置隔离 RS485，支持 Modbus RTU；可通过扩展支持 EtherCAT 与 CANopen。
• 参数传递便捷：兼容模式允许将旧型号参数直接写入新型号。
• 上位机调试快捷：支持 Xinje USB 转串口转换器与 JC-EV-15，并配合“Xinje Frequency Converter Debugging Software”进行高效调试与文件管理。
• 可选外置面板：标准为 7 段 LED 五位显示；可选 LCD 面板与旋钮调速面板。
• 寿命诊断与维护：通过操作面板与软件进行内部温度监测与状态诊断，提前发现故障并减少停机时间。

相关功能/扩展

• 支持多种扩展卡（EtherCAT、CANopen、编码器、通信、I/O 等）。
• 支持配备整流制动模块的 DC 共母线，实现变频器间的能量共享。
• 支持多张 PG 卡以增强电机控制能力。

技术参数

• 系列：VH6 系列
• 最大输出频率：1000 Hz
• 速度波动 / 稳定性：約 0.2%
• 低速启动转矩（0.5 Hz）：最高可达 180%
• 过载能力：每 300 s 内 1 分钟 150%；3 s 内 180%
• 通信：内置隔离 RS485（Modbus RTU）；可通过扩展支持 EtherCAT 与 CANopen
• 制动 / 能量回收：整流制动模块与 DC 共母线支持
• 冷却：独立气道设计以实现快速散热
• 操作面板：标准 7 段 LED 五位显示；可选 LCD 面板与旋钮调速面板
• 功能：PID 控制、定位（脉冲输入 + 编码器反馈）、寿命诊断与内部温度监测、参数兼容模式
• 用户调试：支持 Xinje USB-串口转换器与专用调试软件（JC-EV-15）
