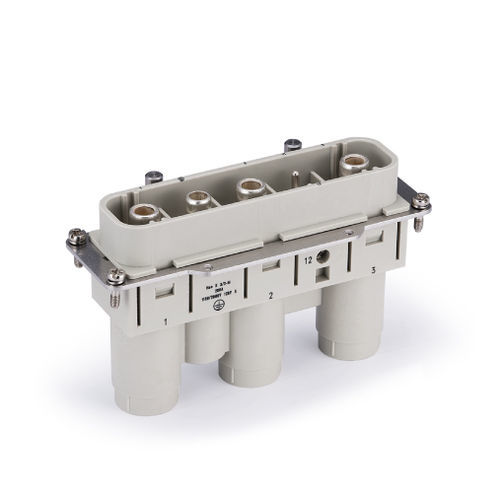

接插件针数 - 3/0+PE
按照DIN EN 61984的电气数据 -
电力区 -
-额定电流 - 200A
-额定电压 - 1150/2000V
-额定脉冲电压 - 8kV
-污染程度 - 3
当污染程度2时的参数 - 200A 2000V 12kV 2
绝缘电阻 - ≥1010Ω
材料 - 聚碳酸酯
工作温度范围 - -40℃...+125℃
阻燃等级(UL94) - V0
可拔插次数 - ≥500
插针
材料 - 铜合金
表面处理 - 镀银
接触电阻 - ≤0.2mΩ
电缆绞线依据IEC 60 228-5 -
轴向螺栓连接 -
强电针 -
-导线截面 - 35-70mm2
-AWG - 2-00
-内六角扳手 - SW5
-剥线长度 - 22mm
- mm2 35 50 70
-拧紧力矩 - N.m 8 9 10
接地针 -
-横截面 - 16-35mm2
-AWG - 5-2
-内六角扳手 - SW4
-剥线长度 - 14mm
-拧紧力矩 - 6Nm
