高电压放大器 DXAM series

功率电压数字

概述

DXAM 系列高压功率放大器为实验室级 AC/直流放大器，旨在放大输入信号并在限定失真率内向指定负载输出受控高压。该系列与主流信号发生器兼容，广泛用于测试台和研发场景。

高压放大器的工作原理

放大器将输入电压转换为适合驱动高压及容性负载的高压输出波形，支持四象限工作并具备型号相关的直流偏置功能。

主要特点

• 四象限输出架构，适合驱动容性及复杂负载
• 闭环控制，提供高精度和稳定输出
• 短路与过载保护，保障设备安全
• 输出稳定，适用于可编程电源类应用
• 低输出噪声，满足超高精度输出需求
• 电压增益数字可调，部分型号支持可编程/存储的增益预置

产品系列亮点

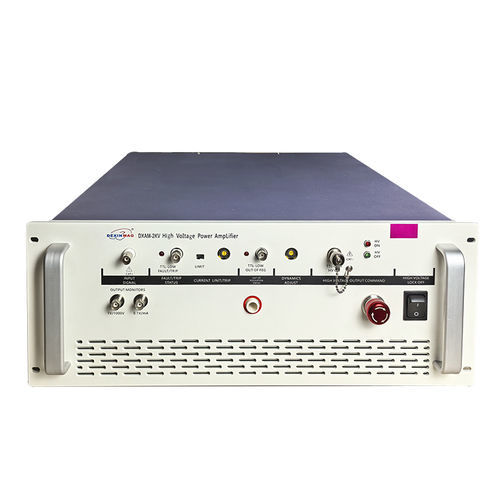

• DXAM-2KV 系列：差分输出最高 1600 Vp-p（±800 Vp）；数字可调增益并支持一键保存常用设置；双通道同步可调输出。
• DXAM-4KV 系列：适用于交流/直流放大；在中等电压实验室应用中具有平衡的性能。
• DXAM-10KV 系列：高压直流/交流放大，支持数字化可调增益和直流偏置，满足高级测试需求。

技术规格

• 型号：DXAM-4KV；DXAM-10KV（DXAM 系列）
• 输出电压范围：DXAM-4KV = 0 至 ±4 kV DC 或峰值 AC；DXAM-10KV = 0 至 ±10 kV DC 或峰值 AC
• 输出电流范围：DXAM-4KV = 0 至 ±10 mA DC 或峰值 AC；DXAM-10KV = 0 至 ±40 mA DC 或峰值 AC
• 输入电压范围：0 至 ±10 V DC 或峰值 AC（适用于各型号）
• 输入电阻：25 kΩ
• 直流电压增益：DXAM-4KV = 400 V/V；DXAM-10KV = 1000 V/V
• 直流增益精度：优于满量程的 0.2%
• 直流偏置电压：DXAM-4KV 小于 ±1 V；DXAM-10KV 小于 ±2 V
• 输出噪声：DXAM-4KV 小于 30 mV rms；DXAM-10KV 小于 40 mV rms
• 转换速率（10% 至 90%）：DXAM-4KV 大于 1000 V/µs；DXAM-10KV 大于 750 V/µs
• 小信号带宽（-3 dB）：优于 10 kHz
• 大信号带宽（-3 dB）：DXAM-4KV 优于 20 kHz；DXAM-10KV 优于 5 kHz
• 直流偏置能力：支持（型号支持 DC 偏置）
• 内部输出电容：300 pF（高压输出）
• 自动功率限制：在过载时保护放大器
• 稳定性：随时间漂移小于 100 ppm/h（非累积）；随温度漂移小于 120 ppm/°C
• 电压监测比例：DXAM-4KV = 1 V 对 400 V；DXAM-10KV = 1 V 对 1000 V
• 电压监测噪声：小于 20 mV rms
• 电压监测精度：优于满量程的 0.5%
• 电流监测比例：DXAM-4KV = 1 V 对 4 mA；DXAM-10KV = 1 V 对 2 mA
• 电流监测噪声：DXAM-4KV = 10 V rms；DXAM-10KV = 12 V rms
• 电流监测直流精度：优于满量程的 2%
• 高压输出接口：DXAM-4KV = MHV 同轴连接器；DXAM-10KV = 高压连接器
• 电源要求：AC 220 V，50/60 Hz

应用

• MEMS 与微执行器测试
• 超声换能器测试与驱动
• 电磁场驱动与材料测试
• 无线功率传输研究与原型
• 电子实验测试与研发工作

订购与支持

请与我们的销售团队联系以获取配置选项、自定义直流偏置、连接器选择及校准/维护方案。为获得最佳配置建议，请提供负载特性和信号源详情。
