3轴磁强计 DX-820

USB数字

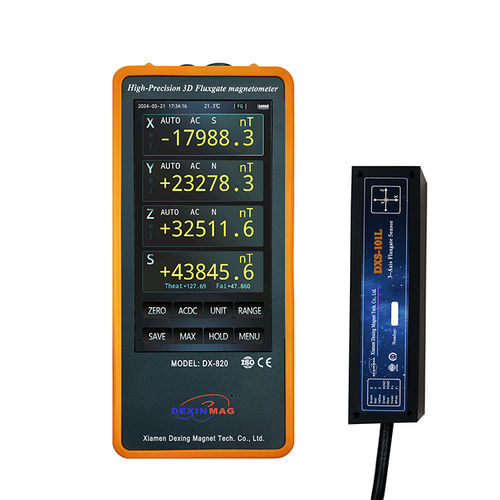

DX-820 手持式三轴磁通门磁强计，用于科研和工业测试中 nT 级弱磁场测量。设备集成超灵敏三轴磁通门探头、先进的模数采集电路及电容触摸屏界面，适用于现场与实验室测量。

主要特性

• 可调背光的电容式触摸屏
• 交流/直流磁场测量
• 直交性校正算法
• 5¾ 位读数分辨率
• 智能（自动）量程切换
• FFT 分析并显示频谱
• 中/英双语显示
• 智能探头识别
• 高速/低速切换
• 测量值及曲线显示（3D 及各轴）
• 球坐标显示（矢量及倾角/偏向角）
• 3 通道模拟输出（BNC）
• 极值/最大值显示与峰值保持
• 超低传感器噪声
• 阈值检测并具备 3D 报警模式（无 / 范围内 / 超出范围）
• 数据存储（单次/连续）、回调和导出
• USB-C（TYPE-C）数据通信；通用指令集支持 LabVIEW

功能与用户界面

• 测量界面显示：3D 磁场值、矢量值、偏向/倾斜角、量程、AC/DC 模式、磁场方向、单位、时间、探头 ID 与电量
• 触控按键用于去零、AC/DC 切换、单位切换、量程切换、数据保存、最大/最小显示、屏幕保持与菜单
• 菜单设置：阈值设置、版本信息、曲线查看、通信设置、设备设置、校准、保存/查看
• 曲线功能：三维时域曲线、单轴显示、峰值检测与 FFT（0–2048 Hz），并标示峰值幅度/频率
• 主机 PC 数据读取软件：实时监控、记录/绘图、探头自动校准、自动去零、自动量程、阈值报警及时间/亮度设置

适用场景

• 地球环境磁场、实验室及空间磁场监测
• 磁屏蔽及磁场源校准
• 地质勘探与石油钻井系统的微弱磁场检测
• 磁屏蔽系统与磁屏蔽室的衰减与屏蔽性能测量
• 卫星设备偶极矩与残留磁场测试
• 作为 fluxgate、磁阻磁强计等传感器的校准标准
• 地震前兆监测、火山观测及类似地球物理/环境工作
• 机载与海洋磁测；生物学中弱磁场研究

技术规格

• 型号：DX-820（手持式三轴磁通门磁强计）
• 探头选项与量程：可选 ±100 μT 与 ±1000 μT
• 显示单位：nT、μT、mGs
• 分辨率：0.1 nT
• 精度：DC ≤ 0.5% RDG；AC ≤ 1% RDG
• 主机带宽：50 kHz
• 响应频率：≤ 2 kHz
• 传感器噪声：1 Hz 时 10 至 ≤20 pTrms/√Hz
• 3D 直交误差：< 1°
• 滞后：在 1 × 满量程时 < 2 nT
• 误差温度系数：±1 nT/℃（单一量程）与 ±10 nT/℃（扩展量程）
• 预热/标定：15 分钟标定能力
• AC（≤100 Hz）量程：±100 μT / ±1000 μT
• AC（＞100 Hz）（RMS）：±50 μT (RMS) / ±500 μT (RMS)
• 主机尺寸：195 mm × 90 mm × 40 mm
• 探头尺寸（标准）：24 mm × 24 mm × 109 mm；微型探头：20 mm × 20 mm × 20 mm（用于狭小空间测量）
• 显示屏：5 英寸电容触摸屏，分辨率 720 × 1280
• 模拟接口：BNC（3 通道模拟输出端口）
• 通信：TYPE-C（USB-C）
• 电源：内置锂电池
• 功耗：4.2 W
• 连续工作（电池）：约 3.5 小时
• 适配探头（标准）：3D 磁通门传感器 DXS-101L
• 主机重量：362.8 g
• 支持软件：具备记录/绘图、探头自动校准、实时串口传输及固定指令查询的主机数据读取软件
