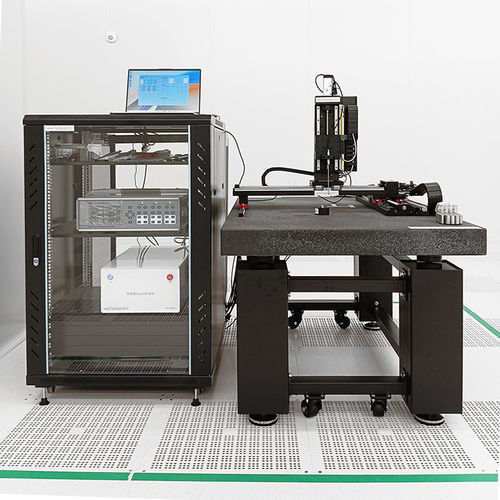

磁场测试仪 DX-2012F

电机用于航空工程研发

DX-2012F是一款多维、高精度、全自动数字化磁场测量系统，适用于对任意形状物体和空间进行三维（AC和DC）磁场分布的测绘。系统可采集、可视化（1D/2D/3D）、记录并导出测量数据，用于分析和打印，支持可重复的自动测量序列，适合生产测试与科研应用。

应用与适用范围

• 对自由空间、腔体及曲面上的三维磁场分布（AC/DC）进行表征。
• 适用于均匀场、多极环、N/S极分布、马达与执行器磁场、超导磁体、MRI边缘场等磁场特性测量。
• 广泛应用于工业研发、质量控制、航空航天、国防与科研机构。

主要特点

• PC控制的自动扫描与数据采集，支持序列化测量流程、数据库日志（Microsoft Access）及图表生成，便于打印报告。
• 机械结构模块化：可配置的三维移动平台与旋转台，可按工件几何形状组合与定制；需要时可选配扩展至5轴。
• 高精度全数字化高斯计，配备微型霍尔探头，提供1D/2D/3D探头选项，实现精确局部磁场测量与成图。
• 软件控制的运动与测量流程，支持无人值守自动监测。
• 系统软件已注册，量仪通过国家计量机构检测，保证测量可溯源性。

系统配置（逻辑概述）

• 数据采集部分：带控制软件的PC、高精度高斯计（1D或3D）及兼容探头。
• 位移/定位部分：多维电子位移单元、位移站控制器及由站控器根据PC指令驱动的电子控制位移模块。

高斯计型号 / 数字化选项

• DX-360 — 量程：10 nT 至 30 T — 精度：±0.15% ±0.005（读数值）
• DX-210 — 量程：10 nT 至 30 T — 精度：±0.10% ±0.005（读数值）
• DX-180 — 量程：10 nT 至 30 T — 精度：±0.05% ±0.005（读数值）
• DX-160 — 量程：100 nT 至 3 T — 精度：±0.20% ±0.005（读数值）

典型成像 / 测量能力

• 可由测得数据生成1D/2D/3D图形；结果保存入数据库，便于复查、比对与制成可打印报告。

技术规格

• 典型扫描空间（标准）：200 mm × 200 mm × 200 mm（X、Y、Z）。可按需定制。
• 平移分辨率（机械）：0.00039 mm；位置精度：0.01 mm；重复定位精度 < 0.005 mm。
• 旋转角分辨率：< 0.0002°；旋转定位精度：0.01°；重复定位精度 < 0.005°。
• 运动速度等级：可编程（2–64档速度等级）。
• 探头尺寸：微型霍尔探头 — 1D φ0.5 mm；2D φ1.2 mm；3D φ1.2 mm。
• CNC多轴平台行程（可选）：X: 50 mm–4000 mm（分辨率 0.00039 mm）；Y: 50 mm–2000 mm（分辨率 0.00039 mm）；Z: 50 mm–2000 mm（分辨率 0.00039 mm）。
• 回转台：T和θz轴360°全行程，角分辨率 0.0002°。
• 数据库格式：Microsoft Access；输出：数据日志与可打印图表。
