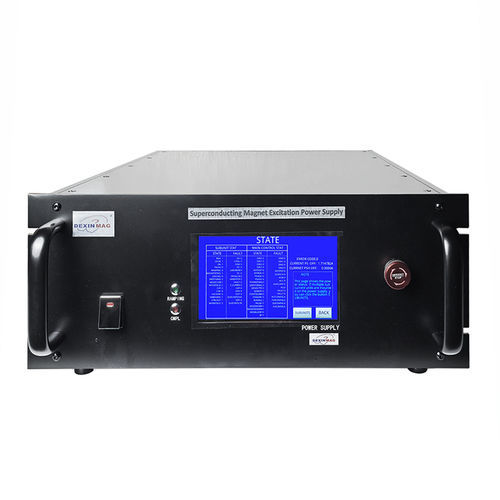

19"机架电源 DXNT120-8-5Q

AC/DC调节电流恒定

概述

Dexinmag 的 DXNT 系列超导磁体电源是一款全数字高稳定性双极性电流源，专为超导磁体设计。采用前级开关预稳压与后级线性调节相结合的方案，实现高效率与极低纹波。系列模块化，覆盖 100 A 至 1000 A 电流范围。

主要特性

• 自动在恒流和恒压控制间切换，适用于大电感磁体。
• 自动检测输出反接开关状态；开关接通时可设定负电流，内部控制实现双极性正负电流输出。
• 充放电速率与恒流电压可分段设置，每段的电流变化率与恒流电压可独立配置。
• 四象限输出支持正/负电流与电压，实现磁体充放电操作。
• 具备自动磁体猝灭（quench）检测，并支持外部猝灭信号输入。
• 集成猝灭放电控制：在猝灭时自动接入匹配放电电阻以释放能量。
• 本地控制：7英寸高分辨率 LCD 触控屏，菜单式操作界面。
• 远程控制接口：USB（B型）和 LAN（RJ45）；支持 RS-485 并联多台电源控制。
• 支持多台并联扩流；各台可通过总线单独控制。
• 全面保护功能，监测市电、冷却与系统工作状态；故障在屏幕显示，急停按钮实现立即断电并自动接入能量释放回路。

技术参数（表格摘要）

• 可用 DXNT 型号：DXNT 120-8-5Q、240-8-5Q、360-8-5Q、500-8-5Q、1000-8-5Q。
• 输入：小型号为单相（220±10% VAC）；大型号为三相五线（380±10% VAC）。
• 输入功率（按型号）：1500 VA（120）、3000 VA（240）、4500 VA（360）、7500 VA（500）、15000 VA（1000）。
• 输出类型：双极性恒流，四象限。
• 输出方式：数字设定的线性调节控制。
• 电流范围（按型号）：±120 A（120）、±240 A（240）、±360 A（360）、±500 A（500）、±1000 A（1000）。
• 输出电压：+8 / -5 V（各型号一致）。
• 负载电感：0–100 H。
• 稳定度：±15 ppm/h（30 分钟预热后）。
• 纹波（RMS）：2 mA（120）、4 mA（240）、6 mA（360）、8 mA（500）、15 mA（1000）。
• 输出设定分辨率：20 bit。
• 输出精度（按型号）：0.02% ± 3 mA（120）、0.02% ± 5 mA（240）、0.02% ± 8 mA（360）、0.01% ± 5 mA（500）、0.01% ± 10 mA（1000）。
• 变化速率（斜坡）：0.0007–120 A/s（120）、0.0014–240 A/s（240）、0.0021–360 A/s（360）、0.003–500 A/s（500）、0.006–1000 A/s（1000）。
• 钳位电压设定分辨率：0.1 V；钳位电压精度：0.5 ± 0.1 V。
• 显示—电流分辨率：24 bit；显示电流精度：随型号变化（从 0.05%±5 mA 至 0.02%±10 mA）。
• 显示电压分辨率：24 bit；电压精度：0.2% ± 100 mV。
• 更新/读写速率：显示更新 1 次/s；计算机读写 5 次/s。
• 计算机接口：USB（Type B）和 LAN（RJ45）；并联控制用 RS-485。
• 超导加热开关（可选）：电流 10–1200 mA（12-bit DAC）、电压 3–20 V、电流精度 2% ± 3 mA、接口 XS16J4A 航空自锁插头。
• 工作温度：0–40 °C。
• 冷却：强制风冷（风扇转速随功率调节）；可选水冷 3 L/min。
• 电气连接：输入电源线按型号配置（10 A、16 A、25 A、>4 mm²、>10 mm²）；输出线径建议随型号增加（>25 mm² 至 >300 mm²）。
• 尺寸（W×H×D）示例：482.6 × 177 × 530 mm；482.6 × 444.5 × 53 mm；482.6 × 666 × 530 mm；482.6 × 533 × 530 mm；482.6 × 1066 × 530 mm。
• 重量（按型号）：约 30 kg（最小）至 300 kg（最大）。

特性 / 技术规格

• 品牌：Dexinmag
• 主要展示型号：DXNT120-8-5Q
• 系列：DXNT（120-8-5Q、240-8-5Q、360-8-5Q、500-8-5Q、1000-8-5Q）
• 输出：双极性恒流，四象限输出；数字化线性调节。
• 额定输出电压范围：+8 / -5 V；负载电感可达 100 H。
• 接口：USB（Type B）、LAN（RJ45）、并联控制 RS-485。
• 控制/显示：7 英寸触控屏；20-bit 输出设定，24-bit 显示分辨率。
• 保护与猝灭处理：猝灭检测、自动放电电路并接匹配电阻、急停。
• 冷却：强制风冷，可选水冷（3 L/min）。
