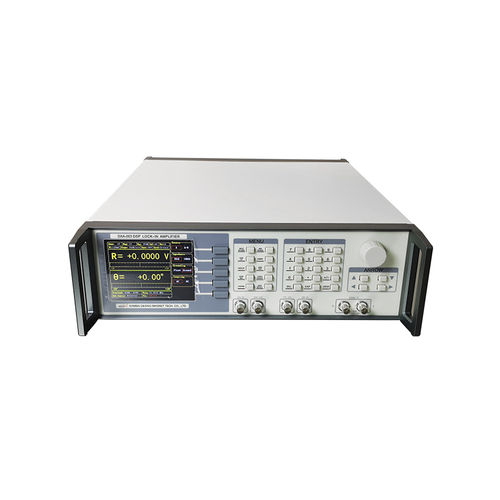

锁定放大器 DXA-003

信号差分模拟

频率：直流至 10MHz；时间常数：30ns 至 4.4ks；动态储备：>120 dB；满量程灵敏度：1 nV 至 1 V；噪声低至 6nV// √Hz；示波器、频谱分析仪；PID 控制器、调幅调制。 输入通道 通过低噪声模拟前置放大器，DXA-003 的信号输入可切换为单端或差分电压模式，输入噪声为 6 nV/√Hz@100 kHz。输入阻抗为 50 Ω 或 10 MΩ，满量程输入电压灵敏度范围为 1 nV 至 1V。两个线路滤波器（50/60 Hz 和 100/120 Hz）用于消除线路相关干扰。可编程增益放大器可根据输入信号的大小调整系统的动态储备，因此 DXA-003 具有高达 120dB 的固有大动态储备。250MSPS 的采样率由一个精密的 14 位 A/D 转换器决定，并设计了一个特定的滤波器来避免混叠。 参考通道 为了给 DXA-003 提供参考信号，可以使用外部施加的正弦波或方波，也可以使用内部合成的参考源。当仪器设置为内部参考模式时，内部精密稳定振荡器和数字合成算法将产生正弦波输出，与输入信号相乘。利用数字移相技术，参考信号相位的调整分辨率可达 0.001°。
