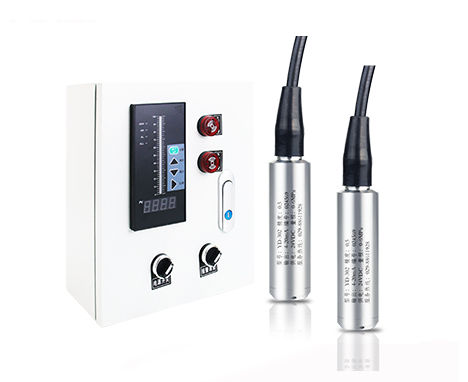

可编程液面控制器 XY

继电器输出实时视频监控罐用

产品概述 XY Series 液位显示控制箱为液位远程监测及泵阀控制提供集中控制面板。可接收来自液位变送器、压力传感器或浮球开关的标准4-20mA信号，通过LED数字或数字+柱状图实时显示液位，并提供可配置继电器输出以启停泵、驱动阀门或触发报警。适用于控制室和现场安装，减少人工现场巡检和手动操作频次。

主要特性

• 实时液位显示 — LED数字或双显示（数字+柱状图），可快速查看液位/容积。
• 灵活的输入兼容性 — 标准4-20mA输入；其他信号类型可按需定制。
• 现场可编程设定点 — 前面板按键可设置上下限报警/控制点，无需专用软件。
• 用于直接控制的继电器输出 — 多路继电器接点（现场可调；典型额定电流≥5A）用于泵、二位阀、报警或执行器。
• 手动/自动运行 — 前面板手动复位用于维护，正常运行时可切换自动控制。
• 通信选项 — 可选RS-485（Modbus）或4-20mA再传输以集成SCADA/BMS。
• 坚固外壳 — 金属或聚碳酸酯壁挂箱；可选防风雨和防爆型。

技术规格

• 输入信号 — 4-20mA（标准）；其他信号按需提供。
• 显示类型 — LED数字或数字+柱状图。
• 控制输出 — 继电器接点（2路或更多，现场可调；典型额定5A或更高）。
• 控制模式 — 手动 / 自动。
• 可编程设定点 — 可现场调整上下限。
• 电源 — 标准AC 220V；可选DC 24V。
• 外壳 — 金属或聚碳酸酯，壁挂；可选防护/防爆型。
• 选项 — RS-485（Modbus）、4-20mA再传输、扩展I/O。

控制对象

• 泵（主/备、定/备切换）
• 电磁阀
• 报警蜂鸣器和指示灯
• 风机及通风设备
• 电动阀和执行器

使用场所

• 水处理与污水 — 泵站、提升站、处理罐
• 建筑与设施 — 水塔、集水坑、屋顶水箱、锅炉补水
• 工业过程 — 化学品储存、食品加工、油水分离
• 农业与灌溉 — 水库液位控制、灌溉泵管理
• 消防 — 消防水箱液位监测与泵控制

常见选项

• 防护型与NEMA/IP等级外壳
• 防爆认证外壳
• RS-485 Modbus 通信
• 4-20mA 再传输及扩展 I/O 模块
