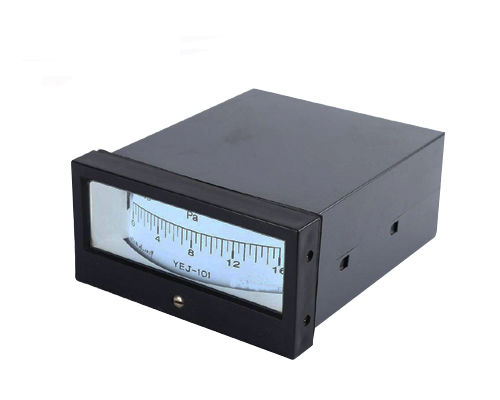

差动压力计 YEJ

表盘面板安装胶囊式

概述
YEJ 系列矩形胶囊压力表专为在不腐蚀铜合金的中性、非爆炸性气体中精确测量微小压力和负压而设计。感测元件为矩形胶囊（两片焊接的波纹金属膜片），对压力变化具有高灵敏度，可达千帕或帕级。矩形外壳便于安装于工业控制柜内，并能在振动下降低零点漂移。

两种型号以满足不同需求

• YEJ‑101：现场微压监测的高精度指示型。适用于锅炉送风和烟道压测等不需要电气输出的场合。
• YEJ‑121：带电接点型，增加二值控制输出。预设的上下限允许其直接驱动继电器、报警器或 PLC 输入，实现自动控制或基于限值的报警。

主要特性

• 出色的低压灵敏度 — 胶囊元件随施压成比例变形，通过齿轮传动机制带动指针平稳运行，实现极低量程下的准确、可重复读数。
• 矩形外壳设计 — 与圆形表相比更易安装于狭小空间或面板开口；矩形结构为集成电接点时提供内部空间。
• 空气取放量低 — 测量时耗气量极小，不会扰动被测系统的压力。
• 接点输出（YEJ‑121） — 预设压力上下限触发继电器或 PLC 输入，可在无外部控制器情况下实现自动联锁或报警。
• 结构简单可靠 — YEJ‑101 指示器无需外部电源，能在电源波动时仍提供可靠的一次压力数据。

基本规格（概览）

• 系列：YEJ series
• 型号：YEJ‑101（指示型）、YEJ‑121（电接点型）
• 精度等级：2.5
• 重量：YEJ‑101：2 kg；YEJ‑121：2.5 kg
• 压力接口：φ8（适配内径 φ6 的软管）
• 环境温度：–20°C 至 +60°C
• 相对湿度：≤85% RH
• 测量范围：正压、真空及复合量程，覆盖 Pa 级至数十 kPa（0 ~ 250 Pa … 0 ~ 60,000 Pa；–250 ~ 0 Pa … –60,000 ~ 0 Pa；–120 ~ +120 Pa … –30,000 ~ +30,000 Pa）

电气数据（仅 YEJ‑121）

• 设定误差：< 2.5% 满量程
• 接点容量：3A 220V AC（非感性负载）
• 电源：AC 220V
• 功耗：< 5W

测量量程

• 正压：0 ~ 250 Pa 至 0 ~ 60,000 Pa
• 真空：–250 ~ 0 Pa 至 –60,000 ~ 0 Pa
• 复合（压力/真空）：–120 ~ +120 Pa 至 –30,000 ~ +30,000 Pa

应用

• 锅炉通风系统和燃烧空气监测
• 烟道压力测量
• 除尘系统
• 洁净室压差监控
• HVAC 空气压力控制
• 实验室与环境试验台
• 中性非腐蚀性气体压力指示

安装与型号选择
YEJ‑101 和 YEJ‑121 均设计为通过随附的 φ8 压力口（兼容内径 φ6 的软管）直接接管。只需现场指示且无需电气输出时，选择 YEJ‑101；当需要基于预设上下限的自动控制或报警时，选择 YEJ‑121，内部接点将在设定阈值处切换以直接驱动继电器、蜂鸣器或向 PLC 提供信号。

YEJ 系列
YEJ 系列面向低压测量与便捷安装而设计。

技术规格

• 系列：YEJ series
• 型号：YEJ‑101（指示型）、YEJ‑121（电接点型）
• 精度等级：2.5
• 重量：YEJ‑101：2 kg；YEJ‑121：2.5 kg
• 压力接口：φ8（适配内径 φ6 的软管）
• 环境温度：–20°C 至 +60°C
• 相对湿度：≤85% RH
• 测量范围：正压、真空及复合量程，覆盖 Pa 级至数十 kPa（0 ~ 250 Pa … 0 ~ 60,000 Pa；–250 ~ 0 Pa … –60,000 ~ 0 Pa；–120 ~ +120 Pa … –30,000 ~ +30,000 Pa）
• YEJ‑121 电气：设定误差 < 2.5% FS；接点容量 3A @ 220V AC（非感性）；供电 AC 220V；功耗 < 5W
• 感测元件：矩形胶囊（两片焊接的波纹金属膜）
• 外壳：矩形外壳，便于面板安装并提高抗振性能
