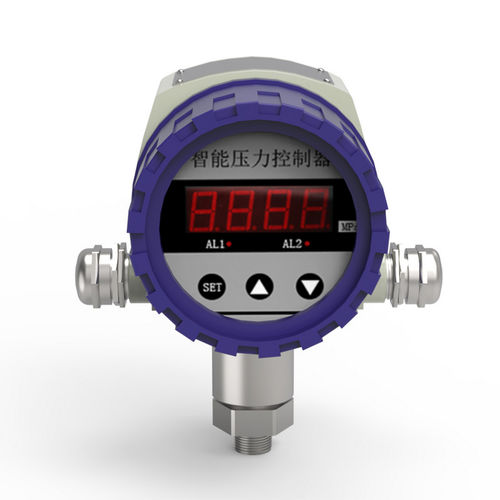

气体压力控制器 YD‑4

暖通空调系统用于管道数字

简要说明
YUNYI YD‑4 防爆数字压力控制器将压力测量、实时显示、模拟信号输出及报警/控制输出集成于一体的防爆小型装置。采用智能 MCU 与进口美制压力传感器，适用于危险场所，具备高测量精度与可靠的现场性能。

主要防爆与安全特性

• 防爆认证：Ex d II C T6 Gb — 适用于 1 区和 2 区危险场所。
• 加厚壁体的加强铸铝外壳；可选防雷电路设计。
• 内置反接、过压、过流和漏电保护。
• 防护等级最高可达 IP65（视配置而定）— 防尘、防水喷射。

集成控制与通信

• 测量范围 — −0.1 ~ 0 ~ 260 MPa（可选）
• 精度 — 0.2% FS ±1（可选 0.5% 或 0.25% FS）
• 采样率 — 3 次/秒
• 供电 — AC85~260V 或 DC24V
• 功耗 — < 3W
• 显示 — 0.56 英寸红色 4 位 LED（LCD 或数码管可选）
• 工作环境 — 0 ~ +70°C，≤85% 相对湿度
• 触点容量 — AC220V 3A

信号输出选项

• 模拟输出：4‑20mA、0‑5V、0‑10V（可选）。
• 数字通信：RS485（Modbus）— 支持 4‑20mA 与 RS485 同时输出。
• HART 协议：可选。
• 控制输出：标准 2 路报警继电器或定制多点控制。

主要优势

• 一体化功能 — 测量、显示、模拟传输与继电器控制于一体。
• 现场可调参数 — 测量范围、报警点等参数可现场配置，无需返厂校准。
• 高可靠性 — 全数字电路并具手动清零功能，性能稳定、漂移小；耐冲击、振动及腐蚀环境。
• 低功耗 — 超低功耗智能控制。

应用

• 石油化工与天然气处理（炼厂、管道、储罐）。
• 市政工程（水处理、燃气配输）。
• 建筑自控（暖通空调、锅炉控制）。li>
• 工业机械与液压系统。
• 发电与冶金装置。

现场简易调试

• 直接连接管道压力接口；前面板按键设置参数（无需电脑）。
• 前面板设置上下限报警。
• 现场切换工程单位（kPa、MPa、bar、psi 等）。
• 调整控制设定值与滞后以消除触点抖动。
• 一键清零用于初始校准。

可定制选项

• 显示类型：LCD 或数码管（客户选择）。
• 外壳：100mm 不锈钢压力表外壳或防爆数字表壳。
• 螺纹连接：M20×1.5（标准）或定制螺纹。
• 传感器材料：304 不锈钢（标准）或按规格定制材料。
• 精度等级可选：0.5% 或 0.25% FS。

技术规格

• 型号：YD‑4
• 测量范围：−0.1 ~ 0 ~ 260 MPa（可选）
• 精度：0.2% FS ±1（可选：0.5% 或 0.25% FS）
• 采样率：3 次/秒
• 供电：AC85~260V 或 DC24V
• 功耗：< 3W
• 显示：0.56 英寸红色 4 位 LED（LCD 或数码管可选）
• 工作温度：0 ~ +70°C，≤85% 相对湿度
• 触点容量：AC220V 3A
• 防护等级：IP65（视配置而定）
• 防爆等级：Ex d II C T6 Gb
• 模拟输出：4‑20mA、0‑5V、0‑10V（可选）
• 数字输出：RS485（Modbus）；HART 可选
• 控制输出：标准 2 路报警，支持定制多点控制
• 螺纹连接（标准）：M20×1.5
• 传感器材料（标准）：304 不锈钢
