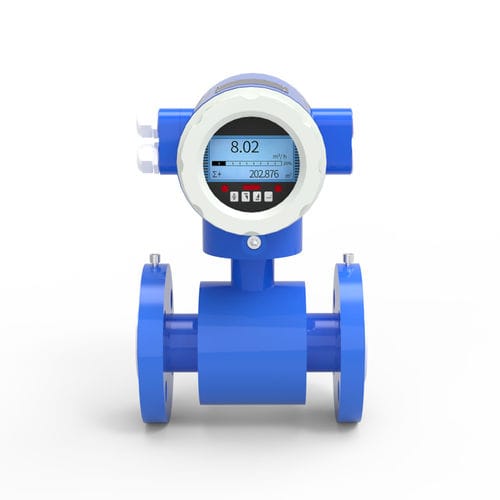

电磁流量计 YFM-4800

体积用于泥浆用于水

产品描述 YUNYI 电磁流量计基于法拉第电磁感应定律测量导电液体的体积流量：导电液体在磁场中流动会产生与流速成正比的感应电动势，电极检测该信号，智能变送器将其转换为精确的流量与累积量。测量通道为衬里光滑的全通径管道，无活动部件，压力损失极低且可靠性高。

产品优势

• 非阻塞测量通道：无旋转或限流部件，压损极低且几乎不堵塞，适用于含纤维/固体的泥浆和高粘度介质。
• 高测量精度且不依赖多数流体属性：典型精度±0.5%R；测量以流速为基础，几乎不受密度或粘度影响。
• 测量范围极宽：线性输出可覆盖很宽的流量范围，部分型号可达1000:1的量程比。
• 耐腐蚀耐磨选项：可选衬里（橡胶、PTFE、PFA）和电极材质（316L、Hastelloy、钛、钽）以适应腐蚀/磨损/高温介质。
• 双向测量与诊断：支持正反向测量；现代变送器具备空管检测、电极污染自诊断与接地故障报警。
• 安装要求低：支持水平、垂直（向上流动）和倾斜安装，通常直管要求较短。

核心应用领域

• 水务与污水处理：原水/给水计量、排放监测、化学加药控制、污泥回流测量。
• 化工与石化：酸、碱、盐溶液与腐蚀性工艺液（根据介质选择 PTFE/PFA 衬里与 Hastelloy/钽电极）。
• 食品与医药：果汁、乳制品、糖浆与药用溶液的卫生计量（PTFE/PFA 衬里、316L 电极、可选 3-A 认证）。
• 矿业与冶金：含固体的磨蚀性泥浆（矿物浆、泥浆、石灰浆）。
• 能源与供热：电厂循环水计量、锅炉给水、供暖网络热水计量。

工作原理 (Q1) 电磁流量计在衬里导体管上施加磁场，导电液体流过磁场时产生与流速成正比的电压，电极将电压检测到后由变送器转换为体积流量。无需机械活动部件，适合泥浆和含杂质液体的长期运行。

显著优点 (Q2)

• 无阻流且零压降：全通径衬里管设计，无可动件，适合泥浆类介质。
• 适用于多类液体：测量导电液体（通常>5 µS/cm），包括腐蚀性、磨蚀性和污浊液体；性能不受密度、粘度、压力或温度显著影响。
• 双向测量：正反向均保持相同精度。
• 高精度与宽量程：通常为±0.5%及高达1000:1的量程比。
• 低维护：无内部可动部件，减少磨损与维护工作。

行业与典型复杂工况 (Q3)

• 主要行业：水务与污水、化工与制药、矿业与矿物加工、造纸、食品与饮料、发电。
• 典型复杂工况：磨蚀性泥浆（矿渣、水泥、飞灰）、腐蚀性液体（酸、碱）、高粘/非牛顿流体（涂料、粘合剂、淀粉、巧克力）、污水与工艺水、卫生级/CIP 食品工艺。
• 局限性：无法测量非导电流体（如碳氢化合物、导电率低的纯水、气体）。

与其他流量技术比较 (Q4)

• 测量原理：电磁流量计 — 法拉第感应；涡轮表 — 机械旋转；超声波表 — 透射时间/多普勒声学。
• 流体要求：电磁 — 需电导率（一般≥5 µS/cm）；涡轮 — 需清洁、低粘度液体；超声波 — clamp-on 适用于多种液体，在线型超声更适合清洁液体。
• 可动部件：电磁 — 无；涡轮 — 有（转子），易受磨损；超声波 — 无。
• 磨蚀/泥浆处理：电磁 — 使用合适衬里/电极可优异应对；涡轮 — 不适合；超声波多普勒型可用于某些泥浆。

选型清单 (Q5)

• 确认液体导电率超过仪表最低要求（通常≥5 µS/cm；部分型号要求更高）。
• 根据化学相容性/温度/磨蚀程度选择衬里（腐蚀性选 PTFE/PFA，磨蚀性选聚氨酯/橡胶）。
• 选择电极材质以抵抗腐蚀/磨损（316L、Hastelloy、铂钌、钽等）。
• 尺寸与流速：公称通径范围示例 DN10–DN600；最佳流速通常 1–3 m/s，兼顾精度与衬里寿命。
• 输出与电源：4–20 mA、脉冲、频率；交流或直流供电；一体式或远程变送器选项。

安装要求与最佳实践 (Q6)

• 接地/等电位连接至关重要以引导杂散电流并获得稳定低噪声信号——遵循厂家规范。
• 管道应保持充满状态；避免气体夹带并按安装方向避免气泡滞留。
• 安装方向：水平或垂直（垂直时流体应向上）。
• 直管段：通常比许多仪表要求更短（例如上游约5D，下游2D），但以具体型号要求为准。
• 电极维护：对于易结垢介质，考虑配备超声或电清洗功能。

数字集成与诊断 (Q7)

• 高级诊断：电极状态自检、衬里完整性检查、线圈健康度及信号强度监测以支持预测性维护。
• 数字通信：常见协议包括 HART、PROFIBUS DP、Modbus、Foundation Fieldbus，便于 PLC/DCS/SCADA 集成。
• 数据记录：部分型号内置数据记录器用于累积与事件记录。

认证与许可 (Q8)

• 精度与计量标准：ISO 20456、OIML R49。
• 卫生/食品级：3-A、EHEDG、符合 FDA 材料选项。
• 防爆：ATEX、IECEx 可选。
• 给水行业：WRAS、NSF 等饮用水认证（按需）。
• 压力装置：PED、ASME B31.3 等（适用型号）。

技术参数

• 精度：±0.5%R 典型；对于流速 <1 m/s，精度可达 ±2 mm/s。
• 导电率门槛：水的理论最小值约 20 μS/cm；对其它液体通常 ≥5 μS/cm；建议某些工况下 >30 μS/cm。
• turndown / 量程：最高可达 1000:1（视口径与变送器而定）。
• 法兰标准/口径：ANSI / JIS / DIN，DN10 至 DN600（示例）。
• 防护等级：典型 IP65（变送器）；可选更高等级。
• 衬里材料：橡胶、PTFE、PFA；电极材料：316L 不锈钢、Hastelloy、钛、钽。
