液压硬管

用于油气动塑料

产品概述

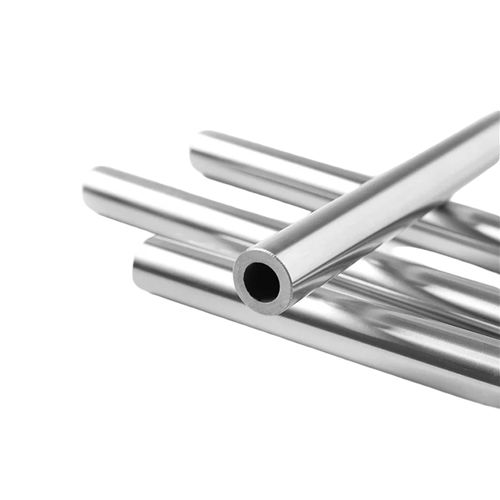

20MnV6 中空镀铬活塞杆在保证高抗拉强度的同时具有良好加工性，中空结构可降低质量。内径（ID）为未珩磨（钻孔原始内孔），适用于不要求内腔密封或内表面精度不关键的场合。典型外径范围为25–250 mm，标准生产长度可达6 m（可按需定制至15 m）。

型号 / 基本信息

• 型号：Hollow Chrome Plated Rod
• Brand：EAST AI
• 材质：20MnV6
• 外径：25–250 mm
• 长度：可达6 m（可定制；最大能力15 m）
• 应用：液压缸活塞杆、线性轴、工业机械

20MnV6 钢化学成分
元素 | 含量 (%)
碳 (C) | 0.17–0.23
锰 (Mn) | 1.30–1.70
硅 (Si) | 0.10–0.35
钒 (V) | 0.07–0.12
硫 (S) | ≤ 0.035
磷 (P) | ≤ 0.035

主要特性

• 高抗拉强度 — 适用于中重载液压应用
• 良好加工性 — 支持切削、车削和钻孔
• 重量优化设计 — 中空芯减少质量同时保持刚性
• 硬铬表层 — 典型层厚20–30 μm，提供耐磨抗腐蚀保护
• 外表面光洁 — 抛光后外表Ra ≤ 0.2 μm
• 直线度控制 — ≤ 0.2 mm/m
• 可定制公差 — 根据图纸定制ID/OD公差（例如：f7 / g6）

规格
材质 | 20MnV6
表面处理 | 硬铬电镀
铬层厚度 | 20–30 μm
表面硬度 | ≥ 850 HV
粗糙度 | 外表Ra ≤ 0.2 μm
直线度 | ≤ 0.2 mm/m
ID 状态 | 未珩磨（钻孔状态）
外径 | 25 mm – 250 mm
长度 | 典型可达6 m；可按需至15 m
公差示例 | f7 / f8 / g6
典型应用 | 液压活塞杆、线性轴、工业自动化


制造工艺

• 材料选择 — 认证20MnV6料坯，化学成分受控
• 钻孔/镗孔 — 深孔钻或穿孔形成中空截面
• 热处理 — 正火和回火以提升强度与韧性
• 精密车削与磨削 — 保证外圆尺寸和表面精度
• 硬铬电镀 — 均匀镀层以提高耐磨性
• 抛光 — 外表面抛光至 Ra ≤ 0.2 μm
• 最终检验 — 按 ISO9001 进行硬度、粗糙度、直线度和镀层厚度检测

应用

• 液压与气压缸
• 物料搬运与提升设备
• 农业与工程机械
• 工业自动化系统
• 机床零部件与线性导轨
• 海洋与近海设备（内径非密封用途）

包装与交付

• 包装：表面涂防锈油；用保护纸包裹后装入木箱；可选塑料薄膜与钢托盘
• 交货时间：通常订单确认后20–30天（视数量与规格而定）
• 运输方式：海运、空运或多式联运
• 主要市场：欧洲、俄罗斯、东南亚、南美、中东

技术特征

• 材质：20MnV6
• 型号：Hollow Chrome Plated Rod
• 表面处理：硬铬电镀（20–30 μm）
• 表面硬度：≥ 850 HV
• 外表粗糙度：Ra ≤ 0.2 μm
• 直线度：≤ 0.2 mm/m
• ID 状态：未珩磨（钻孔仕上げ）
• 外径范围：25–250 mm
• 长度：可达6 m（可定制至15 m）
• 公差：示例 f7 / f8 / g6
