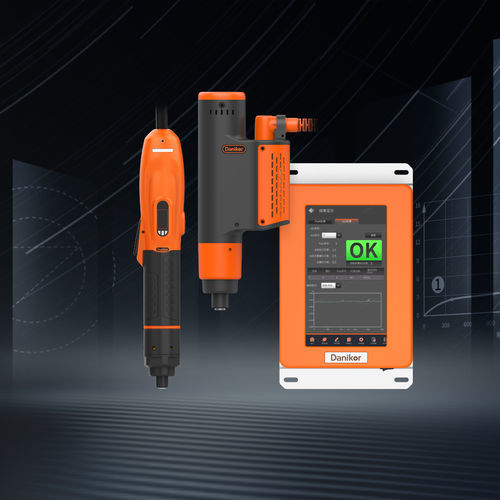

有线电动螺丝刀 PTT-BSH series

枪式扭力控制计数器

产品概述
为高节拍工业装配场景设计，提供手持和固定（车载）两种版本。紧凑的一体化驱动与控制设计便于快速部署并简化产线集成。配备自主研发的转速闭环控制算法，在高节拍下实现稳定的紧固输出。支持多种紧固策略和防错功能，确保装配质量一致，为成本敏感的生产线提供可靠的装配解决方案。

主要特性

• 驱动与控制一体化 — 驱动与控制集成无需外部控制器，减少潜在故障点，简化部署与维护。
• 高速紧固 — 结构优化结合转速闭环算法，实现更短的循环时间和更高的产能。
• 垂直角度监测 — 内置高精度角度陀螺仪，实时检测并识别紧固倾斜，确保垂直性并在高速紧固时保护紧固质量。
• 丰富的通信接口 — 支持 RS485 与 I/O 通信；可采集并上传紧固数据至客户系统，便于质量溯源。
• 直观且易用 — 内置显示屏显示实时紧固状态与计数；支持 4S 快速程序切换与计数设置；兼容套筒/批头选择器以实现程序联动切换，加速换线并支持混线作业。

产品结构
包含产品结构示意图，展示主要组件及驱动与控制模块的集成关系。

产品型号参数 — 手持（表格形式）
Model | Max Torque (Nm) | Max speed (rpm) | Grip diameter (mm) | Size (mm) | Weight (kg) | Bit quick connector | Starting mode | Voltage | Accuracy
PTT-BSH-6000M-40-H1P-000-B | 0.06~0.6 | 1800 | 40 | 299 | 0.95 | Hex 1/4" | Trigger | 24Vdc | ＜Accuracy for 10%~20% of range:10%; Accuracy for ≥20%~100% of range:7.5%
PTT-BSH-0015N-40-H1P-000-B | 0.15~1.5 | 3000 | 40 | 299 | 1.1 | Hex 1/4" | Trigger | 48Vdc | ＜Accuracy for 10%~20% of range:10%; Accuracy for ≥20%~100% of range:7.5%
PTT-BSH-0030N-40-H1P-000-B | 0.3~3 | 2000 | 40 | 299 | 1.1 | Hex 1/4" | Trigger | (see spec) | ＜Accuracy for 10%~20% of range:10%; Accuracy for ≥20%~100% of range:7.5%
PTT-BSH-0050N-40-H1P-000-B | 0.5~5 | 1000 | 40 | 311 | 1.15 | Hex 1/4" | Trigger | (see spec) | ＜Accuracy for 10%~20% of range:10%; Accuracy for ≥20%~100% of range:7.5%
PTT-BSH-0100N-44-H1P-000-B | 1~10 | 1030 | 44 | 312 | 1.2 | Hex 1/4" | Trigger | (see spec) | ＜Accuracy for 10%~20% of range:10%; Accuracy for ≥20%~100% of range:7.5%
PTT-BSH-0180N-44-S2P-000-B | 1.8~18 | 650 | 44 | 310.5 | 1.25 | S 3/8" | Trigger | (see spec) | ＜Accuracy for 10%~20% of range:10%; Accuracy for ≥20%~100% of range:7.5%
PTT-BSH-6000M-40-H1D-000-B | 0.06~0.6 | 1800 | 40 | 308 | 0.95 | Hex 1/4" | Pushed | 24Vdc | ＜Accuracy for 10%~20% of range:10%; Accuracy for ≥20%~100% of range:7.5%
PTT-BSH-0015N-40-H1D-000-B | 0.15~1.5 | 3000 | 40 | 308 | 1.1 | Hex 1/4" | Pushed | 48Vdc | ＜Accuracy for 10%~20% of range:10%; Accuracy for ≥20%~100% of range:7.5%
PTT-BSH-0030N-40-H1D-000-B | 0.3~3 | 2000 | 40 | 308 | 1.1 | Hex 1/4" | Pushed | (see spec) | ＜Accuracy for 10%~20% of range:10%; Accuracy for ≥20%~100% of range:7.5%
PTT-BSH-0050N-40-H1D-000-B | 0.5~5 | 1000 | 40 | 314 | 1.15 | Hex 1/4" | Pushed | (see spec) | ＜Accuracy for 10%~20% of range:10%; Accuracy for ≥20%~100% of range:7.5%
PTT-BSH-0100N-44-H1D-000-B | 1~10 | 1030 | 44 | 320 | 1.2 | Hex 1/4" | Pushed | (see spec) | ＜Accuracy for 10%~20% of range:10%; Accuracy for ≥20%~100% of range:7.5%
PTT-BSH-0180N-44-S2D-000-B | 1.8~18 | 650 | 44 | 320 | 1.25 | S 3/8" | Pushed | (see spec) | ＜Accuracy for 10%~20% of range:10%; Accuracy for ≥20%~100% of range:7.5%

产品型号参数 — 固定（表格形式）
Model | Max Torque (Nm) | Max Speed (rpm) | Size (mm) | Weight (kg) | Bit quick connector | Voltage | Power | Accuracy
PTT-BSF-1800M-0-HM0-000-B | 0.02~0.2 | 3000 | 152.5*45*82.2 | 0.5 | HM | 24Vdc | 300W | ＜Accuracy for 10%~20% of range: ±10%; Accuracy for ≥20%~100% of range: 7.5%
PTT-BSF-5000M-0-H10-000-B | 0.06~0.5 | 1800 | 166*45*82.2 | 0.95 | Hex 1/4" | 24Vdc | 300W | ＜Accuracy for 10%~20% of range: ±10%; Accuracy for ≥20%~100% of range: 7.5%
PTT-BSF-0010N-0-H10-000-B | 0.1~1 | 1200 | 166*45*82.2 | 1.1 | Hex 1/4" | (see spec) | (see spec) | ＜Accuracy for 10%~20% of range: ±10%; Accuracy for ≥20%~100% of range: 7.5%
PTT-BSF-0030N-0-H10-000-B | 0.3~3 | 2000 | 184*45*82.2 | 1.1 | Hex 1/4" | 48Vdc | 600W | ＜Accuracy for 10%~20% of range: ±10%; Accuracy for ≥20%~100% of range: 7.5%
PTT-BSF-0050N-0-H10-000-B | 0.5~5 | 1000 | 196*45*82.2 | 1.15 | Hex 1/4" | (see spec) | (see spec) | ＜Accuracy for 10%~20% of range: ±10%; Accuracy for ≥20%~100% of range: 7.5%
PTT-BSF-0100N-0-H10-000-B | 1~10 | 1030 | 195.8*45*82.2 | 1.2 | Hex 1/4" | (see spec) | (see spec) | ＜Accuracy for 10%~20% of range: ±10%; Accuracy for ≥20%~100% of range: 7.5%
PTT-BSF-0180N-0-S20-000-B | 1.8~18 | 650 | 195.8*45*82.2 | 1.25 | S 3/8" | (see spec) | (see spec) | ＜Accuracy for 10%~20% of range: ±10%; Accuracy for ≥20%~100% of range: 7.5%

技术规格

• 扭矩范围（系列）：0.02 ~ 18 Nm（各型号覆盖该范围内的子区间）。
• 可选版本：手持与固定（车载）。
• 驱动与控制一体化 — 无需外部控制器。
• 转速闭环控制以保证高节拍下的稳定性。
• 内置高精度角度陀螺仪用于垂直角度监测与防倾斜。
• 通信：支持 RS485 与 I/O，用于数据采集并上传到客户系统。
• 显示与操作：内置显示、实时状态与计数、4S 快速程序切换、兼容套筒/批头选择器。
• 启动模式：不同型号提供 Trigger 与 Pushed 两种形式。
• 型号表中典型电压：24Vdc 与 48Vdc（视型号而定）。
• 功率（固定单元）：示例包括 300W 与 600W（视型号而定）。
• 批头接口：根据型号为 Hex 1/4"、S 3/8" 或 HM。
• 精度：在量程 10%~20% 时：10%；在 ≥20%~100% 时：约 7.5%（固定单元根据量程有 ±10% / 7.5% 标注）。
