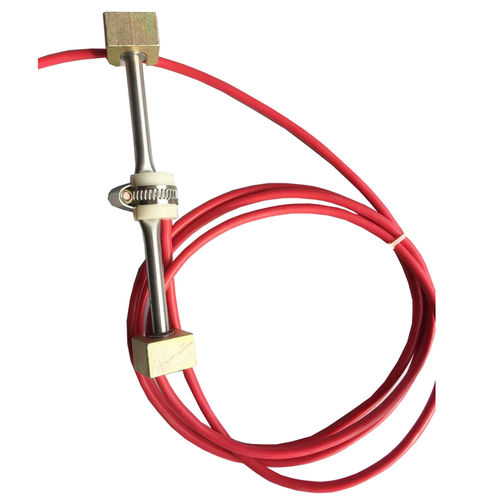

BM150振动线表面应变仪是通过不同的安装配件固定在混凝土、墙体等建筑材料结构表面,监测其应变的传感器。
1概述。
BM150振动钢丝表面应变仪是通过不同的安装配件固定在混凝土、墙体等建筑材料结构表面,监测其应变的传感器。
2.技术指标。
仪表长度:100毫米
测量范围量程拉力:1500με 压力:1500με
分辨率:≤0.04%FS
综合误差:≤1.5%FS
工作温度:-25℃~+60℃。
水压:0.5MPa
3.一般计算公式。
ε= K(F1 -F0) + C(T1 -T 0)
其中: ε-被测物体的应变量(με)。
ε-被测物体的应变量(με)
K--应变计的校准系数
F1--应变片的实时测量值(赫兹)。
F0--应变片的初始测量值(赫兹)。
C--温度修正系数(με/℃)
T1-应变片实时温度值(℃)。
T 0--应变片的初始温度值(℃)。
注:频率模数F=F²/1000。
3.1 应变计初始值F 0的确定:安装完成后连续3次以上的测量平均值可确定为初始值。
3.2 当按公式计算出的结果为负值时,应变片工作在压缩状态,否则,工作在拉伸状态。
---
