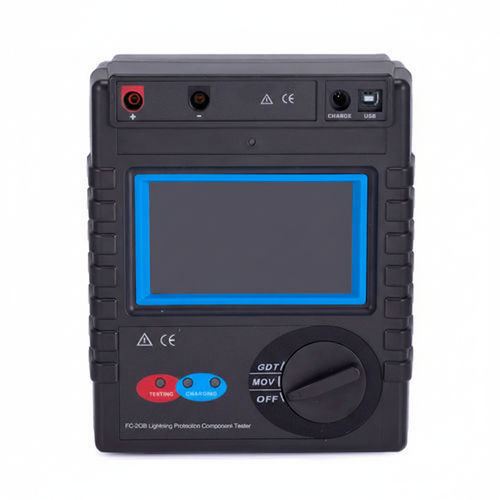

电压测试仪 FC-2GB

抗雷电隔离电阻火花隙

FC-2GB 避雷保护组件测试仪是一款用于测量过压保护组件直流参数的便携式仪器。适用于氧化锌避雷器、陶瓷（金属陶瓷/cermet）两/三电极放电管、真空避雷管及其他过压保护元件的检验、例行检测及批量/连续测试。

应用

• 测试氧化锌避雷器（varistor、VDR）。
• 测试陶瓷/金属陶瓷放电管（2电极/3电极）及真空避雷管。
• 验证及生产线检验其他类型的过压保护器件。

主要功能

• 执行直流参数测量：电压依赖电阻（varistor）、放电管直流击穿电压及漏电流测量。
• 可作为稳压直流电源及恒流源以满足特定测试条件。
• 具备高压短路保护和过流保护；高压预置与量程调节；高压自放电时间 < 0.5 s。
• 内置自校准功能以提高测量可靠性。
• LCD 显示，读数精确且可靠。
• 预设测量量程，超出量程时带声光报警（声报警）。
• 具备连续测量模式，适合批量检测与产线测试。
• 面板操作简便，机身轻便，便于携带。

技术规格

• 电压依赖电阻（U1mA）：测量范围 0 ~ 1999 V；精度 ≤ ±1% ±1 digit；测试条件：1 mA ± 5 μA。
• 漏电流（≈0.75·U1mA）：测量范围 0 ~ 199.9 μA；精度 ≤ ±1 μA ±1 digit。
• 放电管直流击穿电压（Vsdc）：范围 5 ~ 1999 V；精度 ≤ ±1% ±1 digit；测试条件：电压上升速率 100 V/s ±10%。
• 绝缘电阻：6 MΩ（在 500 V 测量）。
• 耐压：交流 1.5 kV，50 Hz，1 分钟。
• 工作条件：温度 0 ~ +40 °C；湿度 ≤ 85% RH。
• 储存条件：温度 -10 °C ~ +50 °C；湿度 ≤ 90% RH。
• 电源：专用直流 12 V。
• 功耗：8 W。
• 尺寸：208 mm × 190 mm × 78 mm。
• 重量：≤ 1 kg。

资料与交付

• 用户手册（PDF）。
• 校准证书（PDF），可按需提供。
