产品概述

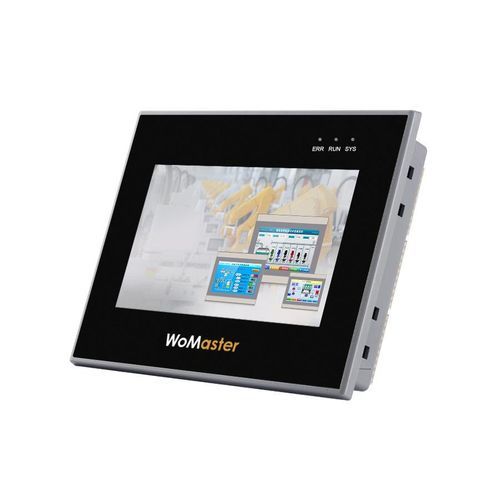

WoMaster HE7 为一体化 HMI+PLC 解决方案，集成 7 英寸触摸屏与可编程逻辑控制器。支持 STEP 7-MicroWIN SMART 与 S7-200 SMART 指令集，提供多种有线接口以便设备与系统集成。

主要特性

• 集成 7 英寸 TFT 触摸显示屏（800 x 480），用于本地操作与可视化
• 兼容 STEP 7-MicroWIN SMART（S7-200 SMART 指令集）。不支持部分向导功能（motion/web/data logging/PROFINET）及通信库中个别项
• 光耦隔离数字 I/O，支持正/负触发
• 高速计数器与双路高速脉冲输出，适用于运动控制与计数应用
• 内置实时时钟，停电数据保持（可更换纽扣电池）
• 多种通信端口：Ethernet（PLC & HMI 端口）、RS485（2 个端口）、USB；支持 S7-TCP、PUT/GET、OUC、MODBUS TCP/RTU、PPI、USS 及 free-port 模式

PLC / 通信
通信接口：1 个 PLC Ethernet 端口，1 个 HMI Ethernet 端口，2 个 RS485 端口（port 0、port 1），1 个 USB 端口。
连接：PLC 网络端口支持编程设备（PG）连接及多路并发连接（OUC 主动/被动、PUT/GET、S7-TCP）。以太网：10/100 Mbps 自适应。RS485：PPI、MODBUS RTU、USS、free port；USB 用于程序下载与存储。
数字 I/O：最多 16 个数字输入（开关量或电平，正/负触发），输出根据型号为继电器/晶体管等组合。
模拟 I/O：4 路模拟输入（0–10 V 或 0–20 mA，12 位），2 路模拟输出（0–10 V 或 0–20 mA，12 位）。PT100：2 路；-50 ~ 300 °C。

触摸屏
显示：7 英寸 TFT，800 x 480，1670 万色。触摸：4 线电阻式或高精度电容式可选。存储：Flash 128 MB，RAM 128 MB。亮度 400 cd/m²；背光寿命 >30,000 小时。

系统
程序内存：24 KB；数据内存：16 KB；保持内存：10 KB。实时时钟由可更换纽扣电池供电以保持时间。电源：20–28 V DC，具反接保护。功耗：10 W。工作温度：-10 °C 至 +50 °C。外形尺寸：212 x 157 x 41 mm。

订购信息（型号变体）

• HE7-MC0701NE-16MR：一体化 HMI PLC 7 英寸，8 DI，8 DO（继电器），4 AI，2 AO，2 PT100，2 RS485，1 HMI Ethernet，1 PLC Ethernet，1 USB，6 计数通道，24 VDC
• HE7-MC0701NE-16MRT：8 DI，4 DO 继电器 + 4 DO 晶体管，4 AI，2 AO，2 PT100，2 RS485，脉冲输出，24 VDC
• HE7-MC0701NE-24MR：16 DI，8 DO（继电器），4 AI，2 PT100，1 RS485，1 HMI Ethernet，1 PLC Ethernet，1 USB，10 计数通道，24 VDC
• HE7-MC0701NE-24MRT：16 DI，4 DO 继电器 + 4 DO 晶体管，4 AI，2 PT100，1 RS485，脉冲输出，24 VDC
• HE7-MC0701NE-32MR：16 DI，16 DO（继电器），4 AI，2 AO，2 PT100，2 RS485，24 VDC
• HE7-MC0701NE-32MRT：16 DI，12 DO 继电器 + 4 DO 晶体管，4 AI，2 AO，2 PT100，2 RS485，脉冲输出，24 VDC

技术规格

• 型号 / 系列：HE7
• 品牌：WoMaster
• 显示：7 英寸 TFT，800 x 480，1670 万色
• 触摸：4 线电阻式或高精度电容式
• Flash / RAM：128 MB / 128 MB
• 程序内存：24 KB；数据内存：16 KB；保持内存：10 KB
• 电源：20–28 V DC；功耗：10 W；具反接保护
• 工作温度：-10 °C 至 +50 °C
• 尺寸：212 x 157 x 41 mm
• 数字输入：最多 16（正/负触发）
• 数字输出：继电器/晶体管可选（继电器单点最大 2.0 A；晶体管单点最大 0.75 A）
• 模拟输入：4（0–10 V 或 0–20 mA），12 位，±0.8% 量程
• 模拟输出：2 通道（0–10 V 或 0–20 mA），12 位，±0.8% 量程
• PT100 输入：2 通道；分辨率 0.1 °C；±1 °C；量程 -50 ~ 300 °C
• 高速计数器 / 脉冲输出：多路 HS 计数通道；双路 100 kHz 脉冲输出
• 通信：1 个 PLC Ethernet + 1 个 HMI Ethernet；支持 S7-TCP、PUT/GET、OUC、MODBUS TCP；2 个 RS485（MODBUS RTU、PPI、USS、free port）；1 个 USB
