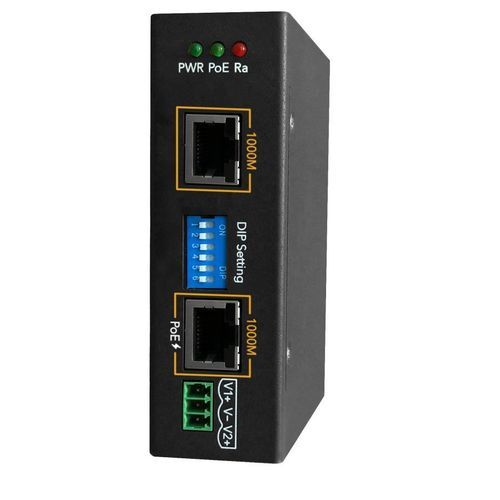

IEEE 802.3PoE注入器 DP101-TX90

DIN导轨IP40FCC

DP101-TX90 是一款工业级 90W Power-over-Ethernet（PoE）注入器，针对恶劣环境下的稳健供电和可靠数据连接而设计，支持 IEEE 802.3af/at/bt 标准，具有智能 PD 检测和四对供电能力。

主要特性

• 符合 IEEE 802.3af/at/bt 的 PoE 注入器，支持 Alternative-A 与 Alternative-B 四对供电，PoE/PSE 端口可输出最高 90 W。
• 支持 10/100/1000 Mbps 以太网，具备 Auto-MDI/MDI-X 与链路速率自动协商功能，向 PD 与上联设备协商速度。
• 智能 PoE 检测算法：自动识别 PD 类型（标准/非标准），对非标准 PD 施加受限功率以确保安全运行。
• 提供手动电源控制模式，可安全为旧设备或非标准 PD 供电；PoE 功率预算可通过 DIP 开关配置（Class 0–8）或选择自动模式。
• 多重保护机制：过压保护（OVP）、过流保护（OCP）、过温保护（OTP），具备系统报警指示及自动关断/恢复功能。
• 为工业应用强化设计：工作温度 -40°C 至 75°C，金属（钢制）外壳，IP40 防护等级，符合 IEC 61000-6-2 / IEC 61000-6-4 工业级 EMC 要求。
• 紧凑掌上型外形，带 DIN 导轨安装套件，便于在控制柜和空间受限场所整洁安装。

行业典型应用

• 工厂自动化 — 实时设备间通信
• 铁路轨旁 — PLC 通信
• 电信无人值守站点 — 以太网/光纤转换

技术规格

• 型号：DP101-TX90
• Brand: WoMaster
• 标准：IEEE 802.3 10Base-T，IEEE 802.3u 100Base-TX，IEEE 802.3ab 1000Base-T，IEEE 802.3af/at/bt PoE（PSE-Injector）
• 以太网端口：Data In：RJ-45 支持 100/1000 Mbps；PoE/PSE Output：RJ-45 支持 100/1000 Mbps
• PoE 转发模式：IEEE 802.3af/at Alternative-A（2 对）；IEEE 802.3bt Alternative-A + Alternative-B（4 对）
• PoE 工作模式：自动模式（完整 PoE 序列：检测、分类、供电、断开）和手动模式（绕过 PoE 序列直接供电）；DIP 开关可配置 Auto/Manual 及手动类选择
• PoE 功率预算：IEEE 802.3af：典型 15W（@48 V，额定 46–57 V）；IEEE 802.3at：典型 30W（@52 V，额定 50–57 V）；IEEE 802.3bt：典型 90W（@55 V，额定 53–57 V）
• 输入电压与供电：额定 54 VDC；按标准不同的范围（46–57 VDC / 50–57 VDC / 53–57 VDC）；3 针可拆卸接线端子，支持电源冗余（V1+, V2+, V- COM）并具备反极性保护
• 输入电流：0.04 A @54 V（在无 PD 负载情况下的满流量）
• 功耗（最大）：106 W @54 VDC，满流量并带 PD 负载时（建议预留 15%）
• PoE 保护：OVP / OCP / OTP；故障时禁用 PSE 输出，故障清除后恢复；OTP 阈值 — 内部温度 >150°C 时关机，低于 129°C 时恢复
• 系统 LED：Power（绿亮）；PoE（PoE 激活时绿亮）；Ra Alarm（OCP/OVP/OTP 事件红灯常亮，PSE 芯片温度 >129°C 时红灯闪烁）
• DIP 开关：DIP1 = 报警指示；DIP2 = PoE 启用；DIP3–6 = PoE 自动/手动及类选择（0000 = 自动分类；手动类 0001–1000 对应 Class 1–8；1111 = 自动）
• 机械参数：安装方式 — DIN 导轨；外壳材质 — 钢；尺寸 — 30 (W) x 103 (H) x 82 (D) mm（不含 DIN 导轨卡扣）；防护等级 — IP40；重量 — 315 g（不含包装）
• 包装：54 件 / 箱（50×39×52 cm，毛重约 29 kg）
• 环境：工作温度与湿度 — -40°C ~ 75°C，0%~95% 非冷凝（I-Grade）；存储温度 — -40°C ~ 80°C
• 可靠性与安全：MTBF > 200,000 小时；Hi-Pot：电源/以太网端口对机箱地 AC 1.0 KV
• 保修：5 年
