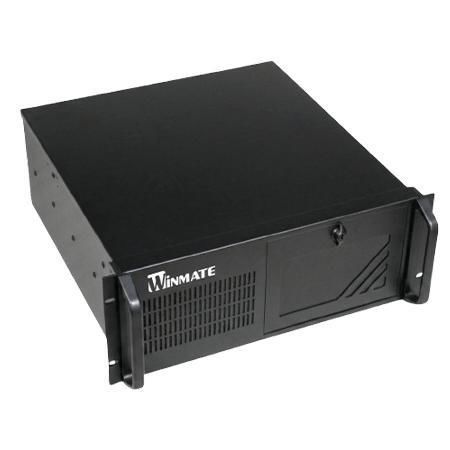

存储服务器 WNRK-R680-4U

计算视频GPU

产品概述
Winmate WNRK-R680-4U 是一款可扩展的 4U 机架式 IPC 服务器，面向边缘 AI、机器视觉、视觉控制和工业自动化应用。基于 Intel R680E 芯片组与 LGA1700 插槽，支持第12/13/14代 Intel Core 处理器（最高 125W）、最高 128GB DDR5、单卡高性能 GPU（最高 300W）、7 个 PCIe/PCI 扩展槽、可选 EdgeBMC 远程管理，以及带锁前面板和机箱入侵蜂鸣器的物理安全功能。

主要特性

• 支持第12/13/14代 Intel Core i9/i7/i5/i3（LGA1700），最高 125W TDP
• 4 个 DDR5 U-DIMM 插槽，最高 128GB（每插槽最大 32GB）
• 支持单 GPU 高性能加速，最高 300W（如 NVIDIA RTX 系列）
• 根据 GPU 可配置单路 ATX 电源选项 850W–1300W
• 热插拔驱动设计并支持 RAID（RAID 0/1/5/10）
• 带锁前面板与机箱入侵蜂鸣器
• 扩展性：1 x PCIe 5.0 x16、1 x PCIe 5.0 x8、3 x PCIe x4、2 x PCI（7 插槽设计）
• 支持 Intel AMT 与 Intel vPro（视 CPU SKU 而定）；可选 EdgeBMC

产品要点
适用于需要单卡高性能 GPU 与多卡扩展的边缘 AI 推理与机器视觉工作负载。
7 个扩展槽可集成 GPU、采集卡、运动控制、网络与数据采集卡。
热插拔与 RAID 选项支持 24/7 连续运行与数据连续性。
可选 EdgeBMC 与 Intel AMT/vPro 提供带外远程管理功能（视配置而定）。

认证

• CE
• FCC

技术规格

• 处理器：LGA1700 插槽，支持第12/13/14代 Intel Core i9/i7/i5/i3，最高 125W TDP
• 芯片组：Intel R680E
• 内存：4 x U-DIMM DDR5 5600 MHz，最高 128GB（每槽最大 32GB）
• 存储：默认 256GB SSD；可选 512GB / 1TB / 2TB / 4TB；最多 7 x SATA III 用于 2.5" SSD/HDD（最高 8TB），支持 RAID 0/1/5/10（可选）
• 以太网：3 x Intel 2.5 Gigabit Ethernet 控制器
• 安全：1 x 内部 SPI TPM 头；可上锁前面板；机箱入侵检测带蜂鸣器
• 操作系统（可选）：Windows 11 IoT Enterprise 64-bit；Windows 10 IoT Enterprise 64-bit；Windows 11 Pro 64-bit；Linux Ubuntu 24.04
• WLAN / 蓝牙：通过 M.2 2230 E-Key 支持（可选）
• 传感器：机箱入侵检测
• 扩展端口：1 x M.2 2230 E-Key；1 x PCIe 5.0 x16（x16 模式，若使用 PCIe5 x8 则降为 x8）；1 x PCIe 5.0 x8；2 x PCIe 4.0 x4；1 x PCIe 3.0 x4；2 x PCI
• 显卡选项（示例，可选）：NVIDIA RTX A1000、RTX A2000E 12GB、RTX A4000E、RTX PRO 系列等（单卡最高 300W）
• 带外管理：支持 Intel AMT 与 Intel vPro（视 CPU SKU）；可选 EdgeBMC
• 外形尺寸：483 x 177 x 451 mm
• 重量：35 kg
• 安装：4U 机架安装
• 机箱材质：电镀钢板
• 散热：风扇设计
• 工作湿度：10%–90% RH，非凝结
• 工作温度：0°C 到 50°C
• 存储温度：-10°C 到 60°C
• USB 端口：前面 2 x USB 2.0 Type-A；后面 6 x USB 3.2 Gen2 Type-A
• 串口：后面 1 x RS232/422/485（默认 RS232）
• LAN：3 x 2.5GbE RJ45
• 视频输出：1 x DisplayPort 1.4（最高 4096 x 2160 @60 Hz）；1 x HDMI 2.1（最高 4096 x 2160 @30 Hz）；1 x VGA（最高 1920 x 1200 @60 Hz）
• 音频：Mic in；Line in；Line out
• 电源输入：VAC 90–264，ATX PSU 500W–850W（无 GPU 时，可选）；ATX PSU 850W/1300W（有 GPU 时，可选）
• 驱动托架：1 x 热插拔 RAID BOX（SATAIII/SATAII 或 NVMe，可选）；1 x 3.5"（可选）；1 x 24X Slim DVD（可选）
• 内部连接器：2 x 头可支持额外 4 x USB 3.2 Gen1；2 x 头可支持额外 2 x USB 2.0；5 x COM 头（1 x RS232/422/485，4 x RS232）
• 指示灯：1 x 电源 LED；1 x 存储 LED

推荐应用

• 边缘 AI 推理与 GPU 加速机器视觉
• 视觉控制、自动光学检测（AOI）和基于 AI 的缺陷检测
• 工业自动化、集中控制与数据采集
• 需要高性能 GPU 与多 PCIe/PCI 接口组合的部署

随附配件

• 电源线；快速入门指南
