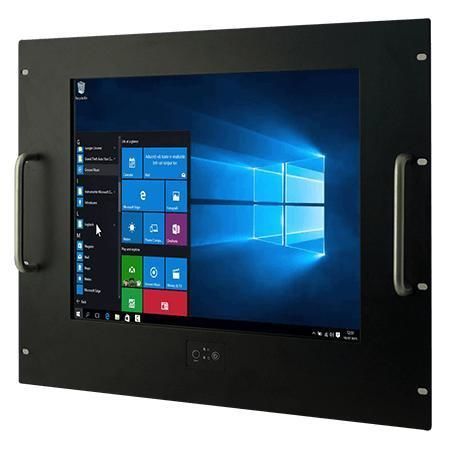

电阻式触摸屏工业平板电脑 R15IT7T-RKC3

15"Intel® Core i5Intel® Tiger Lake-U

概述
Winmate R15IT7T-RKC3 是一款 15 英寸机架式面板电脑，采用 Intel® Core™ i5（Tiger Lake）平台，面向机器控制、工厂自动化和操作员 HMI 等工业及嵌入式应用。机箱为金属材质，采用无风扇设计，支持电阻式触控或保护玻璃选配。

主要特性

• 处理器：Intel® Core™ Tiger Lake UP3 i5-1135G7（无 vPro）或 i5-1145G7E（带 vPro）
• 分辨率 1024 x 768，亮度 300 nits，对比度 2000:1
• 多显示支持：DP / HDMI / LVDS / eDP 面板接口
• 丰富 I/O：4 x USB 3.2 Gen2 Type-A、串口、双 Intel 以太网（1Gb + 2.5Gb）
• 12V DC 单电压供电；无风扇设计

系统与存储

• CPU：Intel Core i5-1135G7（2.4GHz，最高 4.2GHz）；可选 i5-1145G7E（vPro）
• 内存：2 x non-ECC SO-DIMM，最高支持 64GB（每槽 32GB）
• 存储：默认 128GB SSD；可选最高 4TB；支持 1 x SATA III（2.5" SSD/HDD，选配）及 M.2 2280（NVMe）
• 安全：TPM 2.0；可选 WLAN/BT（通过 M.2 2230 E-Key）
• 操作系统：Windows 11 IoT Enterprise / Windows 11 Pro / Ubuntu 22.04（不支持 Wake on Touch）

显示

• 尺寸：15.0 英寸
• 触控 / 玻璃：电阻式触控（可选）或保护玻璃（可选）
• 分辨率：1024 x 768；亮度：300 nits；对比度：2000:1；可视角：88/88/88/88；有效区域：304.1 x 228.1 mm

机械

• 外形尺寸：482 x 310 x 67 mm
• 重量：4.2 kg
• 安装：默认 VESA 安装；可选 7U 机架安装
• 机箱：金属；散热：无风扇（Fanless）

环境

• 工作温度：0°C 至 50°C
• 存储温度：-10°C 至 60°C
• 工作湿度：10% 至 90% RH，非冷凝

认证

• CE
• FCC

接口 / I/O

• USB：4 x USB 3.2 Gen2 Type-A
• 串口：1 x RS232/422/485（默认 RS232）+ 1 x RS232
• 网络：1 x Gigabit RJ45；1 x 2.5 Gigabit RJ45
• 视频：1 x DP1.4（默认）；1 x HDMI 2.0（可选）
• 音频：Mic in；Line out
• 扩展：M.2 2280 M-Key（NVMe），M.2 2230 E-Key（Wi‑Fi），PCIe 4.0 x16 插槽（x4 信号）
• 指示 / 控制：电源 LED、存储 LED、亮度调节旋钮、电源与重置按钮
• 电源输入：12V DC（Din4 pin）；适配器 12V 120W

附件与电源

• 随附 / 建议：100~240V AC 转 12V DC 适配器、电源线、VESA 螺丝
• 供电规格：12V DC；适配器 12V 120W（可选）

推荐应用

• 机器控制与 PLC 集成
• 机架安装的操作员 HMI 与机房环境
• 需要长期可用性的 OEM 嵌入式系统集成

型号 / 技术规格

• 型号：R15IT7T-RKC3
• 品牌：Winmate
• 显示：15.0"，1024 x 768，300 nits
• CPU：Intel Core i5-1135G7（最高 4.2GHz）
• 内存：最高 64GB（2 x SO-DIMM）
• 存储：默认 128GB SSD；可选最高 4TB；M.2 NVMe + SATA III
• I/O：USB3.2、串口、DP/HDMI、Gigabit + 2.5GbE
• 尺寸 / 重量：482 x 310 x 67 mm / 4.2 kg
• 认证：CE、FCC
