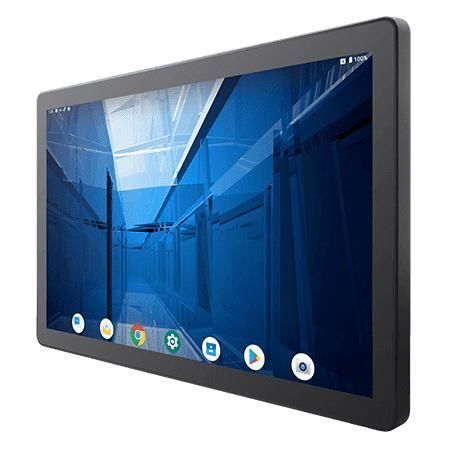

多点触摸屏式工业平板电脑 W22MG3S-GCA3

PCAP电容式触摸屏21.5"1920 x 1080

概要
Winmate W22MG3S-GCA3 是一款 21.5 英寸 G-WIN GC 系列前面 IP65 PCAP 面板电脑，搭载 ARM SoC（2 x A78 2.0GHz + 4 x A55 2.0GHz）。它面向机器控制、工厂自动化和操作者 HMI 应用，适用于需要前面 IP65 防护、易清洁与无风扇低功耗运行的场景。

主要特性

• ARM SoC：2 x A78 2.0GHz + 4 x A55 2.0GHz
• 无风扇散热，采用散热片与蒸气室；超低功耗
• 前面板 IP65 防护（防水防尘）
• 真平面前面，边到边设计，便于清洁
• 丰富 I/O：1 x USB Type-C (OTG)、2 x USB 2.0 Type A、1 x RS232/422/485、1 x RJ45 千兆网口、1 x Micro SD 卡槽、1 x Micro HDMI（可选）

设计与可用性
金属机箱配塑料面框，兼顾工业强度与安装灵活性（面板安装 / VESA）。平整前面减少缝隙，便于生产环境中的清洁与维护。

散热与能效
无风扇热设计结合散热片与蒸气室，确保安静运行与可靠热管理。默认电源为通过端子块接入的 12V DC；可选 9~36V 宽压输入。根据配置提供适配器与附件。

耐用性与环境适应性

• 前面 IP65 等级，防溅水防尘
• 抗冲击：符合 MIL-STD-810H Method 516.8 Procedure I
• 抗振动：符合 MIL-STD-810H Method 514.8 Procedure I
• 工作温度：0°C 至 50°C；存储温度：-20°C 至 60°C；工作湿度：10%–90% RH，无冷凝

认证

• CE
• FCC

应用

• 机台控制面板与操作者 HMI
• 工厂自动化与 SCADA 前端
• OEM 集成与嵌入式操作者界面

特性 / 技术规格

• 型号：W22MG3S-GCA3
• 显示 - 尺寸：21.5 inches
• 显示 - 触摸 / 玻璃：Projected Capacitive Multi Touch Screen (PCAP)
• 显示 - 分辨率：1920 x 1080
• 显示 - 亮度：250 nits
• 显示 - 对比度：3000:1
• 显示 - 可视角：89/89/89/89
• 显示 - 有效面积：476.64 x 268.11 mm
• 处理器：ARM 2 x A78 2.0GHz + 4 x A55 2.0GHz
• 内存：4 GB LPDDR4
• 存储：板载 32 GB
• 操作系统：Android 13（默认）；Linux Yocto 5.15.47 + Qt 5.15（可选）；Linux Ubuntu 22.04（可选）
• 无线：WLAN / Bluetooth（可选）
• 尺寸：530 x 322 x 55 mm；开孔尺寸：457 x 250 mm
• 安装：面板安装 / VESA 安装
• 外壳：Metal housing with plastic bezel
• 散热系统：无风扇（散热片与蒸气室）
• 电源：默认 12V DC via Terminal Block；可选 9~36V；适配器：12V 84W（附件）
• USB：2 x USB 2.0 Type A；1 x USB 2.0 Type C (OTG)
• 串口：1 x RS232/422/485（默认 RS232）
• 以太网：1 x LAN 10/100/1000 Mbps
• 视频：1 x Micro HDMI 输出（可选）
• 音频：2 x 扬声器（可选）
• SD 插槽：1 x Micro SD
• 配件：快速入门指南（纸质）、AC 适配器、电源线、3 针端子转 DC 插头
• IP 等级：前面 IP65
• 认证：CE、FCC
