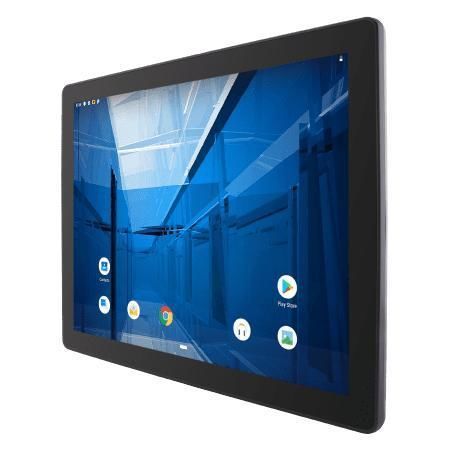

多点触摸屏式工业平板电脑 R15IM3S-PTC3

PCAP电容式触摸屏15"1024 x 768

概述
Winmate R15IM3S-PTC3 是一款 15.0 英寸 PT 系列 HMI 面板电脑，适用于机器控制、工厂自动化和操作员工作站。产品采用低功耗 ARM A53 四核处理器、P-CAP 多点触控屏、无风扇散热及前面 IP65 防护，适合现场可靠运行并具备长期供货能力。

主要特性

• 15.0 英寸 1024 x 768 显示屏，Projected Capacitive (P-CAP) 多点触控
• ARM A53 四核 2.0 GHz 处理器
• 无风扇设计，超低功耗
• 板载 32 GB eMMC 存储，4 GB LPDDR4 内存
• 默认 Android 11（可升级）；可选 Linux 发行版
• 前面板 IP65 防护
• 通用安装包括 VESA；可选 PoE PD（IEEE 802.3at）

产品亮点
高能效 ARM 平台：ARM A53 在保证 HMI 计算性能的同时降低能耗，便于基于 Android 的软件集成与定制。

真平面易清洁前面：齐平玻璃面板减少灰尘堆积，便于工业场所维护清洁。

安装灵活：支持 VESA 及多种安装方式，适用于面板、壁挂、桌面或车载安装场景。

P-Cap 触控与耐用玻璃：支持多点触控，防划花保护玻璃提供可靠的触控体验，适合操作员界面。

前面 IP65 防护：密封前面板防尘防飞溅，适应更苛刻的生产环境。

认证
CE、FCC、Front IP65

附件
快速入门指南（纸质）、交流适配器 12V/50W、电源线、3 针端子台到 DC 插头

软件与操作系统
默认：Android 11（可升级至 Android 13）。可选：Linux Yocto 5.15.47 with Qt 5.15；Linux Ubuntu Server 22.04。

应用场景
适用于工业 HMI、机器控制、工厂自动化操作员工作站、OEM 与系统集成商需低功耗且现场验证的 HMI 硬件场景。

技术规格

• 显示 — 尺寸：15.0 inches
• 显示 — 触控 / 玻璃：Projected Capacitive Multi Touch Screen (P-CAP)
• 显示 — 分辨率：1024 x 768
• 显示 — 面板亮度：350 nits
• 显示 — 对比度：800:1
• 显示 — 可视角：80, 80, 70, 80
• 显示 — 有效区域：304.128 x 228.096 mm
• 处理器：ARM A53 (Quad Core 2.0 GHz)
• 内存：4 GB LPDDR4
• 存储：板载 eMMC 32 GB
• 操作系统：Android 11（可升级至 Android 13）— 默认；可选 Linux Yocto 5.15.47 with Qt 5.15；可选 Linux Ubuntu Server 22.04
• 工作湿度：10% 至 90% RH，无冷凝
• 工作温度：0°C 至 50°C
• 存储温度：-10°C 至 60°C
• 防护等级：Front IP65
• 认证：CE、FCC
• 尺寸：352.5 x 276.7 x 45.45 mm
• 安装：VESA mount
• 外壳：塑料
• 散热方式：无风扇设计
• USB 端口：2 x USB 2.0, 1 x USB OTG
• 串口：1 x RS232 (默认) / 422 / 485
• LAN：1 x RJ45，可选 PoE (PD, IEEE 802.3at)
• 音频：2 x 扬声器
• SD 卡槽：1 x Micro SD (最大 32 GB)
• 电源额定：12V DC（端子台）
• PoE：Power Device (PD)，符合 IEEE 802.3at（25 W）
• 按键 / 控制：1 x 电源键，1 x 复位键
