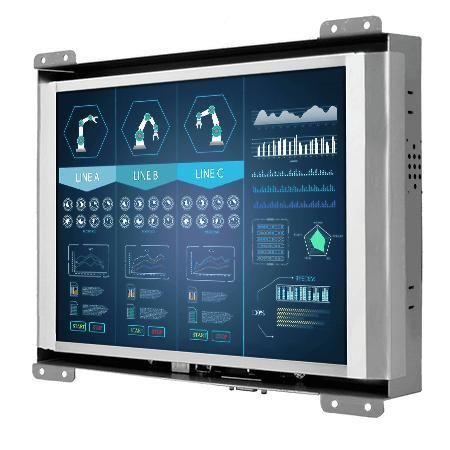

液晶显示器 R10L100-OFT2

电阻式触摸屏工业POS终端

概述Winmate R10L100-OFT2 是一款 10.4" 开框（open‑frame）显示器，面向工业可视化、控制室和设备监控应用。其分辨率为 1024 x 768，VGA 为标准输入，HDMI/DVI 可选。开框模块与金属机箱便于 OEM 集成，支持 VESA 与后部安装，采用无风扇低功耗设计，适合长期嵌入式使用。

主要特性

• 10.4" LCD，分辨率 1024 x 768
• VGA 输入（默认）；HDMI 与 DVI 可选
• 开框结构便于集成到自助终端、ATM、售货机及 OEM 设备
• 支持 VESA 安装与后部安装
• 金属外壳、无风扇设计、功耗低

产品亮点R10L100-OFT2 提供紧凑的开框模块，可在无完整面板的情况下集成。其热设计有利于散热与长时间连续运行，适用于空间与气流受限的嵌入式系统和工业安装。

可靠性与画质按工业标准制造，显示具有稳定的图像表现，1000:1 对比度与 350 nits 亮度。提供多种面板与玻璃选项以满足不同应用与环境要求。

触控与定制选项可选触控配置（电阻式、SAW）及无触控保护玻璃。可定制项包括面板亮度、玻璃表面处理、显示接口、电源输入（12V DC 标配，24V 可选）及机械安装方案以满足 OEM 需求。

应用场景

• 工业可视化与设备监控
• 控制室与操作员面板
• 自助终端、POS、ATM 与售货机
• OEM 集成与嵌入式系统

认证

• CE
• FCC

技术规格

• Model: R10L100-OFT2
• Commercial name: 10.4" Open Frame Display
• 显示尺寸: 10.4 inches
• 分辨率: 1024 x 768
• 面板亮度: 350 nits
• 对比度: 1000:1
• 可视角度: 88 / 88 / 88 / 88
• 显示色彩: 16.2M colors
• 可视区域: 210.4 x 157.8 mm
• 触控/玻璃（可选）: 电阻式触摸; 无触控保护玻璃; SAW 触摸
• USB: 1 x USB（触控用，可选）
• 视频输入: 1 x VGA（默认）; 1 x HDMI（可选）; 1 x DVI（可选）
• 音频（可选）: 音频线输入（3.5 mm）；2 x 扬声器（可选）
• 工作湿度: 10% 至 90% RH，非冷凝
• 工作温度: 0°C 至 50°C
• 存储温度: -10°C 至 60°C
• 认证: CE, FCC
• 机械尺寸: 260 x 215 x 38 mm
• 重量: 1.3 kg
• 安装方式: VESA mount / Rear mount
• 外壳: 金属
• 散热系统: 无风扇设计
• 随附配件: 1 x VGA 缆线；1 x HDMI 缆线；100~240V AC 转 DC 适配器；电源线；手册；VESA 螺丝（随产品而异）
• 可选配件: 遥控器（随产品而异）
• 功率: 12V DC 输入（24V DC 可选）
• 操作键: 5 键（-, +, Power, Esc, Enter）
