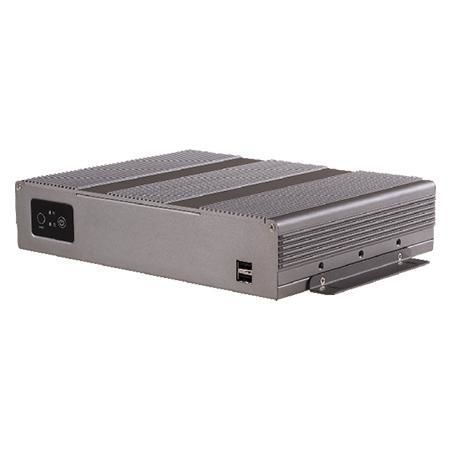

箱式电脑 IB70SB7-101

台式Intel® Celeron N2930RS-232

产品描述
Winmate IB70SB7-101 是一款基于 Intel® Celeron® N2930（Bay Trail‑M）的无风扇工业盒式电脑，面向医疗与工业嵌入式应用设计，包括医院工作流程、临床推车、医疗设备集成、信息查询终端、数字标牌、边缘数据记录及工业自动化。设备采用被动散热、灵活存储方案与丰富 I/O，可在受限或需低噪声环境中实现低维护的持续运行。

主要特点

• Intel® Celeron® Bay Trail‑M N2930，1.83 GHz（最高 2.16 GHz）
• 无风扇盒式 PC（被动散热）
• 灵活存储：1 × mSATA SSD（标配 128 GB；可选 256/512 GB），并可选配 2.5" SATA III 驱动位
• 多种 I/O：最多 3 个串口（RS232/422/485 可配置）和 6 个 USB（含 1 × USB 3.0 / USB3.2 Gen1x1）
• 支持 +12 V DC‑IN（可锁定 Din4 针连接器）

典型应用
前面板模块可选，支持转换为紧凑型 Panel PC。适用于医疗场景的 AI 自助终端、临床推车集成、患者数据网关、床边终端、数字标牌以及需要抗尘、抗振、低噪声和低维护的工业/医疗边缘网关等场景。

认证

• CE
• FCC

规格（摘要）

• 处理器：Intel Celeron N2930 1.83 GHz（最高 2.16 GHz）
• 内存：2 × SO‑DIMM DDR3L 1600 MHz — 标配 4 GB；可选 8 GB
• 存储：1 × mSATA SSD 128 GB（标配）；可选 256 GB / 512 GB；可选 1 × SATA III（2.5" SSD/HDD）
• 以太网：2 × Intel® 千兆 LAN（RJ45）
• 操作系统（可选）：Windows 7 Embedded；Windows 10 IoT Enterprise（64‑bit）；Linux Ubuntu 20.04
• WLAN / 蓝牙：可选（通过 mPCIe）
• 尺寸：264 × 57 × 192 mm
• 重量：约 1.8 kg
• 安装方式：桌面安装（Desk mount）
• 机箱：金属机壳（Metal housing）
• 散热：无风扇（被动）
• 工作湿度：10%–90% RH，无冷凝
• 工作温度：0°C 至 50°C
• 存储温度：-10°C 至 60°C
• USB：前置 2 × USB 2.0（Type‑A）；后置 1 × USB 3.2 Gen1x1（Type‑A）+ 3 × USB 2.0（Type‑A）
• 串口：1 × RS232/422/485（默认 RS232）；2 × RS232（默认）；可选额外 RS232
• 视频输出：1 × VGA（默认）；1 × DVI（可选）
• 音频：Mic in、Line in、Line out
• 扩展：2 × mPCIe（例如 SSD、Wi‑Fi 模块）
• 指示灯：电源 LED；存储 LED
• PS/2：2 × PS/2
• 电源输入：1 × 12 V DC，Din4 针连接器（可锁定）
• 电源适配器：12 V 84 W（适配器列示）；附件：100–240 V AC→DC 适配器与电源线
• 按钮：1 × Power；1 × Reset
