EDGE电脑 NTDRW100

边缘人工智能IA推理箱式

产品概述

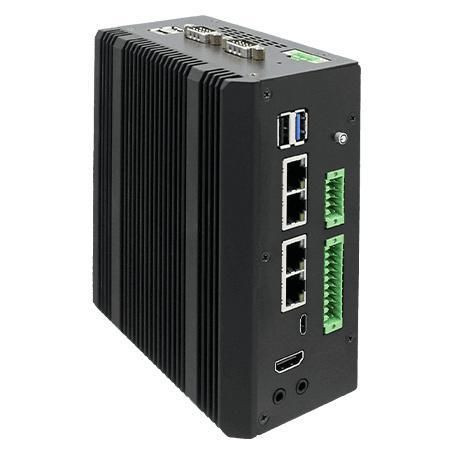

Winmate NTDRW100 是一款基于 NVIDIA® Jetson Orin™ Nano 的 DIN 导轨 AI 盒式电脑，面向工业机器视觉、边缘 AI 推理与自动化。小巧无风扇的铝/金属机箱、隔离宽幅电源输入及丰富工业级 I/O，适用于控制柜、产线侧检测及分布式边缘部署，面向 OEM 与系统集成商。

主要特性

• NVIDIA® Jetson Orin™ Nano（最高可达 67 TOPS）
• 3 × 1 Giga LAN + 1 × 1 Giga LAN（支持 PSE，PoE 最多 30 W）
• 4 × USB 3.2 Gen2x1 + 1 × USB 2.0 + USB‑C OTG
• 3 × COM（有隔离选项），1 × CAN FD（DB9）
• 隔离 DIO 8 输入 / 8 输出（20 针端子）
• 隔离 DC 输入 9–36 V、无风扇设计、支持 DIN 导轨 / 迷你 DIN / 壁挂安装

系统规格

• 处理器：NVIDIA® Jetson Orin™ Nano
• 内存：8GB LPDDR5 @ 2133 MHz（SOM）
• 存储：M.2 2280 M‑Key NVMe SSD 256GB（默认）；可选 512GB / 1TB / 2TB
• 以太网：1 x GbE via Orin Nano（PSE 最多 30W）+ 3 x GbE
• 安全：TPM 2.0
• 操作系统：Linux（支持 NVIDIA JetPack 6.2）— 可选
• 无线：通过 M.2 可选（WLAN/BT/WWAN）
• 扩展：M.2 2230 E‑Key、M.2 3042/3052 B‑Key

机械参数

• 尺寸：130 x 68 x 150 mm
• 重量：2.5 kg
• 安装：DIN 导轨（默认）；迷你 DIN 导轨或壁挂（可选）
• 外壳：铝合金与金属，风冷无风扇设计

环境

• 工作湿度：10%–90% RH，非冷凝
• 工作温度：-20 °C 至 +60 °C
• 存储温度：-40 °C 至 +70 °C
• 可选冲击/振动：符合 MIL‑STD‑810H（指定程序）

认证

• CE
• FCC

I/O 接口

• USB：3 x USB3.2 Gen2 Type‑A，1 x USB2.0 Type‑A，1 x USB3.2 Gen2 Type‑C（OTG）
• 串口：2 x 隔离 RS‑232/422/485（10 针端子，跳线选择），1 x 隔离 RS‑232/422/485（DB9，BIOS 选择）
• LAN：1 x 10/100/1000 Mbps（Via Orin Nano，PSE 最多 30W）+ 3 x 10/100/1000 Mbps
• 视频：HDMI 2.0b（可选），最高 3840 x 2160 @ 30Hz
• 音频：Mic in、Line out
• SIM：1 × nano SIM（可选）
• CAN：1 x CAN FD（DB9）
• DIDO：隔离 8 入 / 8 出 DIO（20 针端子），2500 VDC 隔离保护
• 指示：电源 LED

电源

• 电源输入：隔离 9–36 V DC，经 3 针端子
• PoE（PSE）：遵循 IEEE 802.3at（最高 30W）指定 LAN 端口

控制与按键

• 1 × 带 LED 的电源按钮
• 1 × 恢复（Recovery）按钮

附件

• 标配：20 针 DIDO 端子、3 针电源端子、10 针 COM 端子、Open Wire 电缆、3 针至 2.5Ø 母头适配电缆、DIN 导轨安装套件
• 可选附件：100–240 V AC 转 DC 适配器（12 V, 120 W）、电源线、迷你 DIN 导轨套件、壁挂套件

适用场景
适用于产线侧 AI 检测、机器视觉、工业检测、智能工厂自动化、机器人控制、设施监控及分布式边缘 AI 部署，特别适合空间受限且需工业级 I/O 与 AI 加速的应用。

技术规格

• 型号：NTDRW100
• 品牌：Winmate
• CPU：NVIDIA® Jetson Orin™ Nano（最高 67 TOPS）
• 内存：8GB LPDDR5（on SOM）
• 存储：M.2 2280 NVMe SSD（256GB 默认；可选至 2TB）
• 以太网：1 x GbE（PSE 30W）+ 3 x GbE
• USB：3 x USB3.2 Gen2 Type‑A，1 x USB2.0 Type‑A，1 x USB3.2 Gen2 Type‑C（OTG）
• 串口：3 x RS‑232/422/485（隔离选项）
• CAN：1 x CAN FD（DB9）
• DIO：8‑in / 8‑out 隔离
• 电源输入：9–36 V DC 隔离；PoE PSE IEEE 802.3at（30W）
• 工作温度：-20 °C 至 +60 °C
• 尺寸 / 重量：130 x 68 x 150 mm / 2.5 kg
• 安装：DIN‑Rail（默认），Mini DIN‑Rail 或 壁挂（可选）
• 外壳：铝合金 & 金属；无风扇
• 安全：TPM 2.0
• OS 支持：Linux（NVIDIA JetPack 6.2）
• 认证：CE、FCC
