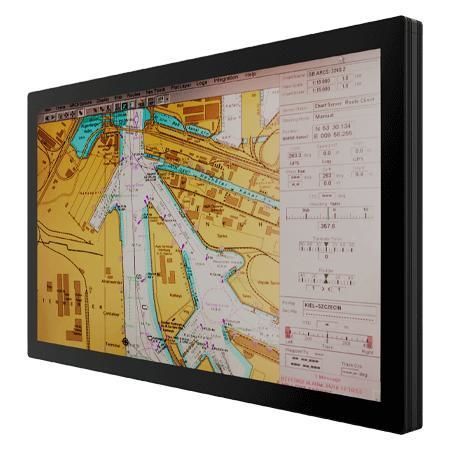

多点触摸屏式显示器 W43L100-MRA2FP

多触点触摸屏感应电容PCAP电容式触摸屏

产品概述
Winmate W43L100-MRA2FP 是一款面向船舶桥楼与海事控制站的 43 英寸 4K UHD 航海显示器，提供 3840 × 2160 分辨率、投射电容多点触控（P-CAP）、无风扇散热与前面板 IP66 防护。支持 OSD 快速切换 ECDIS DAY / DUSK / NIGHT 模式，接受 9–36 V DC 电源输入并可配备隔离认证。

重点特色

• 43 英寸 3840 x 2160 (4K UHD) 投射电容多点触控
• 无风扇设计以降低维护需求
• 6 键 OSD：快速切换 ECDIS DAY / DUSK / NIGHT
• 宽范围 DC 输入：9–36 V（24 V DC-in 带隔离认证）
• 前面板 IP66，船用等级机箱
• 可选出厂色彩校准以满足 IEC 61174（ECDIS）

认证

• IACS E10
• IEC60945（第4版）
• DNV-CG-0339
• CE
• FCC

功能与耐用性说明
4K 面板可在大屏上清晰显示导航海图及多源数据窗口；P-CAP 触控支持常用手势（缩放、平移），满足实时操控需求。金属机壳与铝合金边框结合无风扇结构提升在盐雾与高湿环境下的可靠性。OSD 前控可快速适配桥上光照变化。

I/O 与连接

• USB：1 x（触控）
• 串口：1 x RS232（远程控制）
• 视频输入：1 x VGA、1 x DVI-D、2 x HDMI 2.0、1 x DisplayPort
• 蜂鸣器：75–80 dB @ 2300 Hz（1 m 测量）

机械与安装

• 尺寸：1028.8 x 617 x 48 mm
• 重量：29.5 kg
• 安装：VESA mount
• 外壳：金属机壳，铝合金边框
• 散热：无风扇设计

环境与耐久性

• 工作湿度：5% 至 95%
• 工作温度：-15 ~ 55°C
• 冲击：15G，11 ms
• 振动：0.7 g @ DNV-CG-0339（Class A）
• 防护等级：IP66（前面板）
• TEMPEST：igore

电源

• 电源额定：24 V DC-in（带隔离，证书认可）
• 输入范围：9 ~ 36 V DC 可接受
• 功耗：100 W（典型）

配件

• 使用手册
• AC to DC 适配器
• 电源线
• 3 针接线端子
• 1 x VGA 线、1 x DVI 线、1 x DP 线、2 x HDMI 线
• 1 x RS232 线、1 x USB 线

常见问答 / 运行说明

• 视觉性能：4K 分辨率、4000:1 对比度与 500 nits 亮度，支持清晰显示航海图与多窗口信息。
• 色彩能力：支持最高约 10.7 亿色；可选 IEC 61174 工厂校准以满足 ECDIS 颜色一致性。
• 海事耐久性：前面板 IP66、金属机身与无风扇设计可抵抗粉尘、强水流及盐雾环境。
• 触控技术：投射式电容多点触控（P-CAP）支持直观手势与即时响应。
• 运行模式：OSD DAY/DUSK/NIGHT 可根据桥上光照快速切换显示模式。
• 系统集成：HDMI、DP、DVI-D、VGA、USB、RS232 等接口便于与雷达、ECDIS 与监控系统集成。

Caractéristiques / spécifications techniques

• 型号：W43L100-MRA2FP
• Brand：Winmate
• 显示尺寸：42.5 inches（有效区 941.184 x 529.416 mm）
• 分辨率：3840 x 2160（4K UHD）
• 触控 / 玻璃：Projected Capacitive Multi-Touch（AR Coating 默认）；可选 AG film / AR Glass
• 面板亮度：500 nits
• 对比度：4000:1
• 可视角度：89 / 89 / 89 / 89
• 显示色彩：1.07B colors
• IO：USB 1x（触控），RS232 1x
• 视频：VGA 1x，DVI-D 1x，HDMI 2.0 x2，DP 1x
• 外形尺寸：1028.8 x 617 x 48 mm
• 重量：29.5 kg
• 安装：VESA
• IP 等级：IP66（前面板）
• 电源输入：9~36 V DC（24 V DC-in 带隔离）
• 功耗：100 W（典型）
