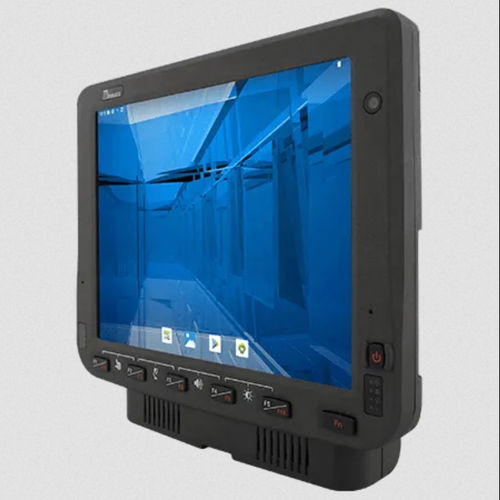

10.4"车载终端 FM10MG

MediaTek Genio 510MIL-STD-810GMIL-STD-810H

产品概述
FM10MG 是一款 10.4" Android 车载计算机，面向工业车辆与叉车应用。配备 10.4" 1024 x 768 投射电容 (PCAP) 触摸屏、ARM Genio 510 处理器、可现场更换前面板以及满足 IP65 与 MIL‑STD‑810H 要求的坚固机构。产品支持宽温运行与车辆电源管理，提供 RAM / VESA 多种安装方式及可拆卸对接座以便快速安装与维护。

主要特性

• ARM Genio 510 (2 x A78 2.0GHz + 4 x A55 2.0GHz)
• 10.4" 1024 x 768 面板，PCAP 多点触控（支持手触、手套、触控笔）
• 前面板现场可更换，风扇无风扇设计
• 前面板 IP65 保护；符合 MIL‑STD‑810H 抗震抗振要求
• 宽工作温度：-30°C 至 60°C；对接电源 10V–60V 带点火控制

认证

• MIL‑STD‑810H / MIL‑STD‑810G（页面注明）
• IP65
• FCC
• CE

Mounting 1 – No Drill Solution
No. | Component | RAM Mount Part Number | Description | QTY
A | RAM Clamp Mounts - on the forklift | RAM-D-247U-4 | Clamp base with 2.25” Ball | 1
B | RAM Arm | RAM-D-201U | Arm for 2.25” Ball (L: 8.375”) | 1
C | RAM Ball on the device side | RAM-D-2461U | 75x75mm VESA with 2.25” Ball | 1
C-1 | Screw | - | SUS304 M5 x 12mm Screw | 5
C-2 | Washer | - | M5 Washer | 5

Mounting 2 – Drill Solution
No. | Component | RAM Mount Part Number | Description | QTY
A1 | RAM round base mounts - on the forklift | RAM-D-202U | 3.68" Round Base with 2.25" Ball | 1
A1-1 | Screw | - | SUS304 M8 x 40mm Screw | 5
B | RAM Arm | RAM-D-201U | Arm for 2.25” Ball (L: 8.375”) | 1
C | RAM Ball on the device side | RAM-D-2461U | 75x75mm VESA with 2.25” Ball | 1
C-1 | Screw | - | SUS304 M5 x 12mm Screw | 5
C-2 | Washer | - | M5 Washer | 5

Mounting 3 – Keyboard Mounting Installation
No. | Component | RAM Mount Part Number | Description | QTY
D | Winmate Keyboard adapter plate (PN:821009131600) | - | 4 VESA Holes to device and 4 AMPS holes to RAM Ball | 1
D-1 | Screw | - | SUS304 M5 x 20mm Screw | 5
D-2 | Washer | - | M5 Washer | 5
E | RAM Ball on the sloped part of the keyboard adapter plate | RAM-D-202U | 2.5" Round Base with 1.5" Ball | 1
E-1 | Screw | - | SUS304 M4 x 14mm Screw | 5
E-2 | Washer | - | M4 Washer | 5
F | RAM Arm | RAM-D-201U | Arm for 1.5" Ball (Length: 5.6") | 1
G | RAM Ball on the sloped part of the keyboard adapter plate | RAM-D-202U | 2.5" Round Base with 1.5" Ball | 1

注意事项
安装方式与随附零件因订购型号与配置而异。指南图片为示例，可能与实物存在差异。

技术规格

• 显示：10.4"；1024 x 768；投射电容多点触控；面板亮度 400 nits（标准）/ 800 nits（可选）；对比度 1200:1；可视角 88/88/88/88。
• 处理器：ARM Genio 510（2 x A78 2.0GHz + 4 x A55 2.0GHz）。
• 内存 / 存储：4 GB 内存；板载 64 GB 存储。
• 操作系统：Android 13（默认）；可选 Linux Yocto 5.10.104（Qt 5.15）或 Ubuntu 22.04。
• 无线与定位：WLAN（默认内部天线 / 可选外置天线）；蓝牙；可选 WWAN 4G/LTE；可选 GNSS。
• 传感器：G 加速度传感器、光线传感器、温度传感器。
• 相机：前置 2MP。
• 机械尺寸：平板 268 x 214 x 35 mm；对接座 202 x 245 x 52 mm；对接外壳 铝合金；平板/对接重量各 1.6 kg；支持 RAM / VESA 安装；无风扇散热。
• I/O：平板：1 x USB 2.0 Type-C (OTG)、microSD、Dual-Nano SIM；对接：DB9 连接器用于 2 x USB 2.0、2 x COM、1 x Gigabit LAN、2 x 扬声器、CANBus 或 音频 选项；SMA 外天线接口。
• 指示：5 x LED（WLAN、BT、UPS 电池、屏幕屏蔽、加热）。
• 环境：工作湿度 5–95% RH 非冷凝；工作温度 -30°C 至 60°C；存储温度 -30°C 至 60°C；冲击/振动 符合 MIL‑STD‑810H；IP65；抗冲击 EN62262 IK07；ESD 符合 EN 61000‑4‑2 增强标准。
• 电源：UPS 电池 7.6V (2S1P) 约 30 分钟；对接输入 10–60V（支持点火控制）；平板 12V DC 输入。
• 安全与管理：兼容 SOTI MobiControl。
• 附件：所选标准与可选附件：带保险丝的电源线、USB 线、电源转换线、84W 适配器、外天线固定支架、触控笔套件、RS232/CAN 线、IP65 LAN 线、各类天线与安装配件。
