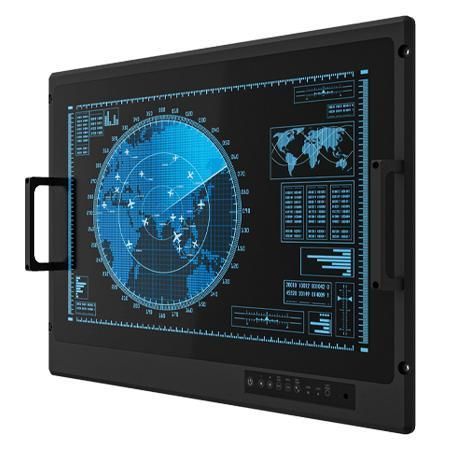

TFT显示器 W24L100-MLL1FP多点触摸屏式感应电容HMI接口
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- TFT, 多点触摸屏式, 感应电容
- 用途
- HMI接口
- 显示器尺寸
- 23.8"
- 分辨率
- 3840 x 2160
- 安装方式
- VESA安装, 机架式
- 其他特性
- 无风扇, HDMI, USB, VGA, port DVI, DisplayPort, 广角镜, 高解析度, 耐用型, MIL-STD-810G, MIL-STD-810
- 使用温度
最少: 0 °C
(32 °F)最多: 50 °C
(122 °F)
产品介绍
概述
主要特性
认证与合规
功能与设计
接口与 I/O
附件
技术规格
- 机架式防务显示器 W24L100-MLL1FP，23.8 英寸 TFT 面板，原生 4K2K UHD 分辨率（3840 x 2160）。
- 默认配置为投射电容 (PCAP) 多点触控；机械设计支持 8U 机架安装并兼容 VESA 安装以便集成至控制台。
- 按军事标准设计并测试，适用于指挥与控制环境；标准配备 MIL-DTL-38999 电源连接器。
主要特性
- 23.8 英寸 4K2K UHD（3840 x 2160）TFT 面板，支持 PCAP 多点触控。
- 符合 MIL-STD 标准（示例：MIL-STD-810G/810H、MIL-STD-461 的不同版本，取决于配置）。
- MIL-DTL-38999 系列电源连接器；可选 MIL-DTL-38999 I/O 变体。
- 电源：AC 100–240 V ±10%（默认）；DC 9–36 V ±10%（可选）。
- 前置物理 OSD 按键、环境光传感器及自动亮度调节。
认证与合规
- 认证：CE、FCC。
- MIL 测试参考：MIL-STD-461（如 461F / 461G，根据配置而定），MIL-STD-810（如 810G / 810H，根据配置而定）。
- 可选 NATO / TEMPEST 参考：NATO STANAG 4370 / AECTP501；NSA NSTISSAM TEMPEST/1-92（可选）。
功能与设计
- 为指挥中心和控制室优化的机架安装机械设计（8U 兼容）。
- 支持协作操作的 PCAP 多点触控界面。
- 快捷物理按键：电源、亮度 +/−、菜单（自动/手动亮度）、昼/夜模式、LED 指示；内置环境光传感器。
- 金属外壳及无风扇散热设计。
接口与 I/O
- 视频：1 x VGA，1 x DVI，1 x DisplayPort 1.2（默认），2 x HDMI 2.0（可选）。
- USB：1 x USB（触控，选配）。
- 串口：1 x RS232（远程控制，选配）。
- 音频：1 x Audio Line In（选配）。
附件
- 标配：1 x 用户手册（纸质），1 x MIL-DTL-38999/1 电源线，1 x VGA 线，1 x DVI 线，2 x HDMI 线，1 x DP 线。
- 可选配件：1 x 音频线。
技术规格
- 型号：W24L100-MLL1FP
- 品牌：Winmate
- 显示尺寸：23.8 英寸
- 分辨率：3840 x 2160（4K2K UHD）
- 触控 / 玻璃：Projected Capacitive 多点触控（默认）；PCAP + ITO 薄膜（可选）
- 面板亮度：540 nits
- 对比度：1200:1
- 可视角度：89, 89, 89, 89
- 显示色彩：1.07B
- 有效显示区：525.65 x 295.70 mm
- 尺寸（W x H x D）：630 x 430.5 x 66 mm
- 重量：13 Kg
- 安装方式：VESA mount / Rack mount（8U 机械设计）
- 外壳材料：金属
- 散热：无风扇设计
- 电源规格：AC 100–240V ±10%（默认）；DC 9–36V ±10%（可选）
- 工作温度：0 ~ 50 °C
- 存储温度：-10 ~ 60 °C
- 工作湿度：10% 至 95% RH
- 可选 TEMPEST / NATO：NSA NSTISSAM TEMPEST/1-92；NATO SDIP-27（可选）
