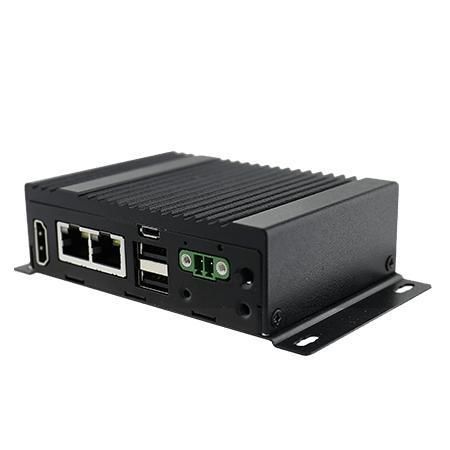

箱式电脑 EACFA20

台式壁挂DIN导轨

概述
EACFA20 是一款基於 NXP i.MX6 Dual Core 1.0 GHz 的緊湊型無風扇工業 Box PC 與 IoT 閘道器。採用模組化 slice 疊層設計：基座模組提供核心主板與被動散熱，I/O 與無線功能可透過擴充模組疊加擴展。適用於智慧工廠、機械自動化與 IIoT 部署，支援嵌入式 Linux 與 Android。

重點特色

• NXP i.MX6 Dual Core 1.0 GHz 處理器
• 無風扇被動散熱設計
• 模組化緊湊尺寸：100 x 70 x 31 mm（單層）
• 多種安裝方式：桌面、壁掛、VESA、DIN 導軌
• 彈性擴充：15+ 模組組合（序列埠、數位 I/O、CANbus、WWAN、USB）
• Microsoft Azure Certified for IoT；AWS IoT Greengrass Certified
• 支援 Linux（Ubuntu/Yocto）與 Android
• 低功耗（典型 < 5 W）
• 金屬機殼，具抗震與抗振動能力

認證

• CE
• FCC
• Microsoft Azure Certified for IoT
• AWS IoT Greengrass Certified
• IP30

產品說明
緊湊無風扇設計，內建散熱片並採被動散熱。具 USB OTG（Micro USB）供主機/周邊角色使用。雙 Gigabit LAN，HDMI 為選配。電源輸入 9–36 V DC（2-pin 終端台）。多種安裝配件支援即插即用部署。通過 Azure 与 AWS 認證以利安全的 IIoT 雲端連接。

特性 / 規格

• 處理器：NXP i.MX6 Dual Core 1.0 GHz
• 記憶體：1 GB 預設；2 GB 選配（LPDDR3）
• 儲存：eMMC 16 GB 預設；32 GB 選配；microSD 卡槽
• 擴充插槽：1 x full-size mPCIe、1 x Mini PCIe；參考 M.2 E-Key
• USB：2 x USB 2.0 Type-A；1 x USB 2.0 OTG（Micro USB）
• LAN：2 x Gigabit RJ45
• 視訊：1 x HDMI 1.4（選配）
• 序列埠：1 x RS232/422/485（可配置）＋擴充模組可增加
• 電源：9–36 V DC，2-pin 終端台；可選 12 V / 36 W 變壓器
• 尺寸：100 x 70 x 31 mm（單層）；100 x 70 x 61 mm（雙層）
• 重量：0.4 kg（單層）；0.5 kg（雙層）
• 操作溫度 / 濕度：0°C 至 55°C；30%–90% RH 非凝結
• 防護等級：IP30

擴充模組

• EACWSLT-222：WWAN 擴充（Single SIM）
• EACWSLT-231：3-port RS232/422/485，具隔離
• EACWSLT-232：16-Channel Digital I/O，具隔離
• EACWSLT-233：2-port CANBUS，具隔離
• EACWLST-234：3-port USB 2.0
• EACWLST-235：2-port RS232/422/485，具隔離

配件與選購

• Quick Start Guide、端子轉接線、Open-Wire DC 供電線
• WLAN/WWAN SKU 專用外接天線
• 選購 VESA 與 DIN-Rail 安裝套件
• 選購 AC-DC 12 V / 36 W 變壓器

典型應用

• 智慧工廠與機器雲端連接的 Edge IoT Gateway
• 遠端監測與資料擷取
• 協議轉換（Modbus/序列至 MQTT）
• 輕量嵌入式控制或無頭 Android 裝置
