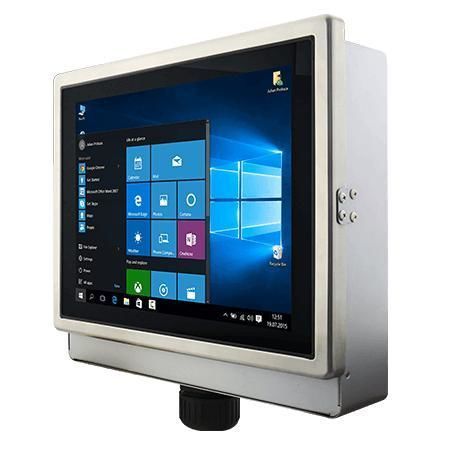

触摸屏工业平板电脑 R15IE3S-65EX

PCAP电容式触摸屏多点触摸屏式15"

产品概述
Winmate R15IE3S-65EX 为面向危险区域的 15 英寸 ATEX 面板电脑。搭载 Intel® Atom® x6413E，采用无风扇散热、不锈钢机箱、前面板 IP65 防护，并符合 ATEX / IECEx / CID2 设计规范，适用于需防爆认可的工业环境。

重点特色

• 英特尔® Atom® x6413E 处理器，最高 3.0 GHz
• 15.0 英寸显示，1024 x 768，选配高亮至 1000 nits
• 投射电容式 (P‑cap) 多点触控并进行光学粘合
• 符合 ATEX / IECEx / CID2 的危险区设计
• 无风扇设计与不锈钢外壳，实现高效散热
• 前面板 IP65 防护与工业级 M12 接头
• 宽输入 DC 9–36V（隔离），M12 电源接头
• 工作温度范围 -20°C 至 60°C

认证

• CE
• FCC
• IC
• IP65（前面板）
• 符合 ATEX / IECEx / CID2 设计

产品详情

• 专为危险环境设计，满足法规与安全要求。
• 无风扇热设计适合长时间连续运行且维护需求低。
• 不锈钢机箱与 EX 型黄铜电缆密封（M12 端口）在潮湿和多尘环境中提供可靠密封保护。
• PCAP 多点触控支持带手套操作，适用于工业 HMI 与监控场景。

系统规格

• 处理器：Intel® Atom® x6413E（最高至 3.0 GHz）
• 内存：1 x SO‑DIMM DDR4 3200 MHz — 标配 4GB；可选 8GB / 16GB
• 存储：1 x M.2 2242 B‑key SSD 128GB 标配；可选 256GB / 512GB
• 以太网：1 x Intel® Ethernet 控制器
• 操作系统（可选）：Windows 11 IoT Enterprise 64‑bit、Windows 11 Pro 64‑bit、Windows 10 IoT Enterprise 64‑bit、Linux Ubuntu 22.04

显示

• 触控 / 玻璃：P‑cap 多点触控，面板光学黏合
• 尺寸：15.0 inches
• 分辨率：1024 x 768
• 亮度：550 nits 标配；1000 nits 可选
• 对比度：2000:1
• 有效显示区：304.1 x 228.1 mm

机械规格

• 尺寸：396 x 310 x 49 mm（无箱盖）；396 x 346.4 x 101.7 mm（含箱盖）
• 重量：5.7 kg（无箱盖）；10.2 kg（含箱盖）
• 安装：VESA 安装
• 机壳：不锈钢（Stainless housing）
• 散热：无风扇设计

环境规格

• 工作湿度：10% 至 95% RH，无冷凝
• 工作温度：-20°C 至 60°C
• 存储温度：-30°C 至 70°C
• 抗冲击 / 抗振动 / 抗跌落：支持 MIL‑STD‑810G（可选）
• 防护等级：IP65（前面板）

I/O 与扩展

• USB：1 x M12 接头，含 2 x USB2.0
• 串口：1 x M12 接头，支持 RS232/422/485（默认 RS232）
• LAN：1 x M12 接头，用于千兆以太网
• 扩展：1 x M.2 2242 B‑key（SATA III SSD）；1 x M.2 2230 E‑key（Wi‑Fi 模组）
• 指示灯：电源 LED 与存储 LED
• 电源输入：1 x 9–36V DC，M12 接头

控制

• 按钮：电源按钮、复位按钮

配件

• 100–240V AC 至 DC 电源适配器（带 M12 接头）
• 电源线、M12 电源线、M12 RS232 公头线、M12 USB 母线、M12 LAN 线
• RJ45 母对母转换器、USB 适配器（A 转 B）、VESA 螺丝

技术规格

• 型号：R15IE3S-65EX
• 处理器：Intel® Atom® x6413E，最高 3.0 GHz
• 显示：15.0" 1024x768，P‑cap 多点触控，光学黏合
• 内存 / 存储：SO‑DIMM DDR4（4GB 标配；8/16GB 可选）；M.2 2242 B‑key SSD（128GB 标配；可扩展至 512GB）
• 连接性：Intel Ethernet，M.2 E‑key 支持 Wi‑Fi，M12 接口用于 USB/LAN/电源
• 电源：9–36V DC 隔离输入（M12）
• 工作条件：-20°C 至 60°C / 10%–95% RH 非凝结
• 防护与认证：前面板 IP65，CE，FCC，IC，符合 ATEX / IECEx / CID2 设计
