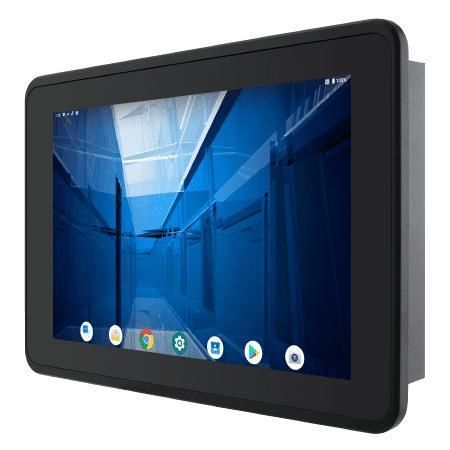

触摸屏工业平板电脑 W10IM3S-ELH2

PCAP电容式触摸屏多点触摸屏式10.1"

概述10.1英寸 HMI 面板电脑 W10IM3S-ELH2，适用于嵌入式 HMI 与操作员界面应用。机身轻巧，前面板真实全平（Real‑Flat），P‑Cap 四点多点触控，防划玻璃，采用无风扇冷却，配备面板安装夹具以实现快速安装。

主要特性

• 10.1 英寸显示屏，分辨率 1280 x 800，P‑Cap 投射电容式 4 点多点触控
• ARM A53 四核处理器 (2.0 GHz)，4 GB LPDDR4，32 GB eMMC 板载存储
• 默认操作系统 Android 11（可升级至 Android 13）；可选 Linux Yocto 5.10.104（QT 5.15）或 Linux Ubuntu Server 22.04
• 接口：1 x USB 2.0 Type A；1 x Micro USB 2.0 OTG；1 x RS485（3 针端子）；1 x RJ45 LAN
• 前面板 IP65；无风扇设计；面板安装带固定夹，支持可选 VESA 安装
• 可选 WLAN 与 Bluetooth；电源输入 12V–24V（3 针端子）

认证

• CE
• FCC

产品详情基于 ARM 的模块化 HMI，便于快速部署与灵活集成。真实全平前面板便于清洁并减少边缘处灰尘堆积。Android 平台支持快速应用部署与定制；可选 Linux 映像满足特殊嵌入式场景需求。P‑Cap 触控提供可靠的手指输入与多点手势支持。安装夹允许在无需额外钻孔的情况下进行面板安装；提供 VESA 安装与多种配件选项。

技术规格

• 显示 — 尺寸: 10.1 inches；分辨率: 1280 x 800；触控/玻璃: Projected Capacitive Multi Touch Screen；面板亮度: 350 nits；对比度: 800:1；视角: 85/85/85/85；有效显示面积: 216.96 x 135.6 mm
• 系统 — 处理器: ARM A53 (Quad Core 2.0 GHz)；内存: 4 GB LPDDR4；存储: eMMC 板载 32 GB；操作系统: Android 11（默认，可升级至 Android 13）；可选: Linux Yocto 5.10.104 with QT 5.15；Linux Ubuntu Server 22.04
• 无线 — WLAN: 可选；蓝牙: 可选
• 机械 — 尺寸: 267 x 182 x 47 mm；开孔尺寸 (Cut out): 244 x 159 mm；重量: 1 kg；安装: 面板安装；VESA 安装；外壳: 前铝制面框 & 后塑料盖；散热: 无风扇设计
• 环境 — 工作湿度: 10% 至 90% RH 非冷凝；工作温度: -20°C 至 50°C；存储温度: -25°C 至 70°C；防护等级: 前面板 IP65
• 认证 — CE、FCC
• I/O 端口 — USB: 1 x USB 2.0 Type A；1 x Micro USB 2.0 OTG；串口: 1 x RS485（3 针端子）；LAN: 1 x RJ45；指示灯: 1 x 存储 LED 指示
• 随机配件 — 开放线缆带端子接头；安装夹；VESA 螺丝
• 可选配件 — 100~240V AC 转 DC 适配器；电源线；端子转 2.5Ø 母头适配线；Wi‑Fi/BT 天线
• 电源 — 额定电源: 12V~24V via 3‑pin 端子；适配器: 12V 36W（可选）
• 控制 — 按钮: 1 x Reset Button
